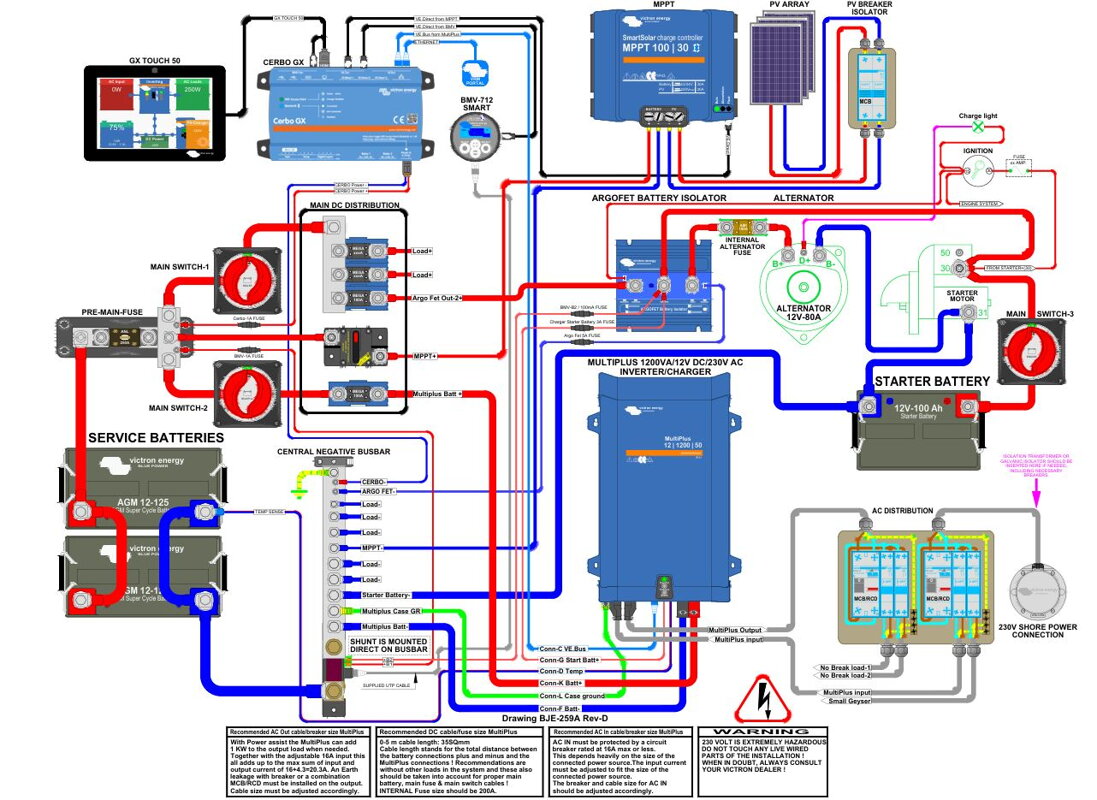

Systémová schéma Victron Energy pre karavany

Táto systémová schéma od Victron Energy predstavuje komplexné riešenie napájania pre karavany a obytné vozidlá. Je navrhnutá tak, aby zabezpečila komfort a nezávislosť pri cestovaní. Vďaka kombinácii solárnych panelov, batérií, inteligentných regulátorov a monitorovacích zariadení ponúka stabilné napájanie 230 V pre všetky bežné spotrebiče, od chladničky a osvetlenia až po kávovar či televízor.

Schéma obsahuje nielen kľúčové zariadenia Victron Energy, ale aj všetky potrebné ochranné a rozvodné prvky: poistky, prípojné miesta a správne dimenzovanú kabeláž. To zaručuje bezpečnosť, spoľahlivosť a dlhodobú životnosť celého systému.

Ako systém funguje

Počas dňa solárne panely vyrábajú energiu, ktorú MPPT regulátor efektívne ukladá do batérie. MultiPlus následne z batérie vyrába 230 V pre všetky spotrebiče v karavane. Pri pripojení na externú prípojku MultiPlus zabezpečí dobíjanie batérie a zároveň napájanie spotrebičov. ArgoFET izolátor rozdeľuje energiu medzi trakčnú a štartovaciu batériu, takže motorová batéria ostáva vždy pripravená na štart. Poistky a prípojnica sa starajú o bezpečnosť a prehľadnosť zapojenia. Všetky údaje sú dostupné cez BMV monitor a Cerbo GX – priamo na dotykovom displeji alebo online.

Výhody zapojenia pre používateľa

• Nezávislosť od elektrických prípojok – energia je dostupná aj mimo kempov.
• Maximálne využitie solárnej energie – úspora na poplatkoch za elektrinu.
• Predĺžená životnosť batérií – vďaka inteligentnému nabíjaniu a monitorovaniu.
• Prehľad a kontrola – všetky údaje o spotrebe a výrobe máte vždy k dispozícii.
• Bezpečnosť a spoľahlivosť – kvalitné poistky, prípojnice a kabeláž chránia celý systém.
• Úspory v dlhodobom horizonte – menej častá výmena batérií, nižšie prevádzkové náklady.

Všetky tieto produkty Victron Energy, vrátane batérií, poistiek, prípojnice a kabeláže, si môžete objednať za výhodné ceny na stránkach VAKA-SHOP. Ak sa rozhodnete pre celé riešenie podľa tejto schémy alebo podobný systém, môžete navyše získať zaujímavú projektovú cenu. Kontaktujte VAKA-SHOP pre konzultáciu projektu – odborníci vám pripravia riešenie šité na mieru vášmu karavanu.

 Schéma v plnom rozlíšení tu

Použité produkty Victron Energy a ich význam

Menič/nabíjač Victron Energy MultiPlus 12V/1200VA/50A-16A

Je kľúčovým prvkom celej schémy, pretože spája dve zariadenia v jednom – menič a nabíjačku batérií. V úlohe invertora premieňa jednosmerné napätie z batérie (12 V DC) na striedavé napätie 230 V AC, takže v karavane možno používať všetky bežné spotrebiče tak, ako keby ste boli doma. Výkon 1200 VA postačuje pre menšie až stredné zostavy, ktoré zahŕňajú chladničku, televízor, notebook či kávovar.

Keď je karavan pripojený k externej elektrickej prípojke alebo ku generátoru, MultiPlus sa automaticky prepne do režimu nabíjania. Vtedy slúži ako inteligentná nabíjačka batérií, ktorá zabezpečí ich optimálne dobíjanie a zároveň predlžuje ich životnosť. V tomto režime sú všetky spotrebiče v karavane napájané priamo zo siete, takže batéria sa nevybíja.

Zariadenie obsahuje aj veľmi rýchly automatický prepínač, ktorý zaručí, že prechod medzi rôznymi zdrojmi energie je úplne plynulý. Pri pripojení externej siete sa spotrebiče okamžite prepínajú na ňu a pri odpojení sa späť zapojí batéria a invertor. V praxi to znamená, že používateľ nepocíti žiadne prerušenie dodávky elektriny.

Jednou z pokročilých funkcií MultiPlus je PowerAssist. Ak sa karavan pripojí na slabší zdroj energie, napríklad v kempe, kde je k dispozícii iba obmedzený prúd, zariadenie dokáže výkon doplniť z batérie. Vďaka tomu je možné používať aj výkonnejšie spotrebiče bez rizika, že sa externý zdroj preťaží alebo vypne istič.

MultiPlus je preto centrálnym bodom celého energetického riešenia. Zabezpečuje komfort podobný domácim podmienkam, spoľahlivé napájanie aj bez prípojky, predlžuje životnosť batérií a chráni systém pred výpadkami. Vďaka funkcii kombinovania výkonu poskytuje flexibilitu a istotu, že aj pri cestovaní s karavanom bude energia vždy dostupná.

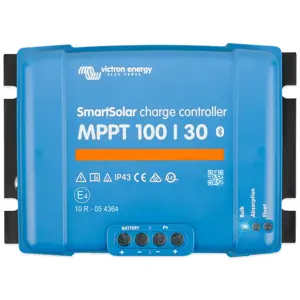

Solárny regulátor MPPT Victron Energy SmartSolar 100/30

Solárny regulátor Victron Energy SmartSolar MPPT 100/30 je takisto dôležitým prvok každého fotovoltického systému v karavane, na lodi alebo v ostrovnej inštalácii. Jeho hlavnou úlohou je riadiť nabíjanie batérie zo solárnych panelov tak, aby bolo maximálne efektívne a zároveň bezpečné pre batérie. Označenie MPPT (Maximum Power Point Tracking) znamená, že regulátor neustále vyhľadáva optimálny bod výkonu solárnych panelov, v ktorom dokáže získať najviac energie. V praxi to znamená, že aj pri horších svetelných podmienkach – napríklad pri zamračenej oblohe alebo čiastočnom zatienení – dokáže SmartSolar vyrobiť viac energie ako bežné regulátory.

Konkrétne teno Model 100/30 je určený pre solárne panely s maximálnym napätím do 100 V a umožňuje nabíjať batérie prúdom až 30 A. Vďaka tomu je vhodný pre systémy s batériami 12 V alebo 24 V, ktoré sa používajú najčastejšie v karavanoch. Regulátor je vybavený inteligentnými nabíjacími algoritmami, ktoré predlžujú životnosť batérií, pretože sa vždy prispôsobujú ich aktuálnemu stavu – od rýchleho nabíjania cez absorpciu až po udržiavacie nabíjanie.

V tomto prípade pre 12V batériu je možné použiť solárne panely s celkovým naximálnym nominálnym výkonom do 440W. Napríklad: 1 panel Solárny panel Longi 435Wp alebo 2 panely v sérii Solárny panel Victron Energy 185Wp/12V

Veľkou výhodou tohto modelu je zabudovaný Bluetooth modul, ktorý umožňuje prepojenie so smartfónom alebo tabletom cez aplikáciu VictronConnect. Používateľ tak má k dispozícii detailné informácie o aktuálnom nabíjaní, histórii výroby energie či stave batérie priamo na displeji svojho zariadenia.

SmartSolar 100/30 je teda zariadenie, ktoré zvyšuje efektivitu celého solárneho systému, chráni batérie pred nesprávnym nabíjaním a zároveň poskytuje používateľovi pohodlný prehľad a kontrolu nad výrobou energie.

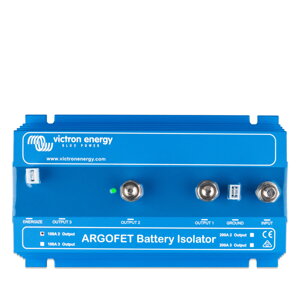

Oddeľovač akumulátorov Victron Energy Argo FET 100-2

Victron Energy Argo FET 100-2 je moderný elektronický oddeľovač batérií, ktorý umožňuje nabíjať dve nezávislé batérie alebo batériové banky z jedného zdroja, napríklad z alternátora, nabíjačky alebo solárneho regulátora. Na rozdiel od klasických diódových oddeľovačov nevyužíva diódy, ale technológiu MOSFET tranzistorov. Vďaka tomu je prechodové napätie minimálne a nevznikajú prakticky žiadne straty. To znamená, že napätie dodávané k batériám je takmer rovnaké ako napätie zdroja, čo sa pozitívne prejavuje na rýchlosti a kvalite nabíjania.

Hlavnou úlohou oddeľovača je zabezpečiť, aby boli obe batérie bezpečne nabíjané, ale pritom sa medzi sebou nikdy nevytvárali spätné prúdy. Typickým príkladom využitia je v karavanoch a lodiach: jedna batéria sa používa na štartovanie motora a druhá ako servisná pre napájanie spotrebičov. Vďaka Argo FET sa štartovacia batéria pri používaní spotrebičov nevybíja, no keď je k dispozícii zdroj nabíjania, obe batérie sa nabíjajú súčasne.

Ďalšou výhodou tohto zariadenia je jednoduchá montáž – nie sú potrebné žiadne pohyblivé časti ani relé, čo zvyšuje jeho spoľahlivosť a životnosť. Navyše má vstavanú ochranu proti spätnému prúdu a nadmernému napätiu, takže chráni nielen samotné batérie, ale aj zdroj nabíjania.

Výsledkom je spoľahlivé a účinné riešenie, ktoré predlžuje životnosť batérií a prináša používateľovi komfort – batérie sú vždy správne nabité a pripravené na použitie bez toho, aby musel prepínať alebo manuálne riadiť nabíjanie.

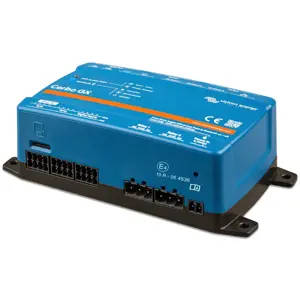

Komunikačné centrum Victron Energy Cerbo GX MKII

Komunikačné centrum Victron Energy Cerbo GX MKII je srdcom celého energetického systému Victron. Slúži ako centrálna jednotka, ktorá prepája všetky zariadenia – invertory, nabíjačky, solárne regulátory, batériové monitory aj meracie prístroje – do jedného inteligentného a prehľadného celku. Vďaka tomu dokáže používateľ na jednom mieste sledovať výrobu, spotrebu, stav batérií aj prúdy v jednotlivých vetvách systému.

Zariadenie zhromažďuje všetky dáta zo systému a umožňuje ich zobrazovať buď na pripojenom dotykovom displeji GX Touch, alebo na diaľku cez internet pomocou platformy Victron VRM Portal. Používateľ tak má kedykoľvek a kdekoľvek prístup k presným informáciám o fungovaní systému – či už cez počítač, tablet alebo mobilný telefón.

Cerbo GX MKII zároveň umožňuje aj aktívne riadenie systému. Na základe nastavení a podmienok dokáže spúšťať alebo vypínať zariadenia, optimalizovať nabíjanie batérií a regulovať tok energie medzi zdrojmi (solár, batéria, externá prípojka, generátor). To znamená, že systém pracuje vždy s maximálnou účinnosťou a šetrí energiu aj životnosť komponentov.

Obrovskou výhodou tohto komunikačného centra je aj jeho flexibilita. Podporuje širokú škálu rozhraní – od VE.Bus pre invertory MultiPlus a Quattro, cez VE.Direct pre regulátory a monitory, až po digitálne vstupy a relé, ktoré umožňujú integráciu externých zariadení alebo automatizáciu (napríklad spustenie generátora pri nízkom stave batérie).

V praxi teda Cerbo GX MKII robí zo systému Victron inteligentný, plne prepojený a používateľsky priateľský celok, vďaka ktorému má majiteľ karavanu, jachty či off-grid inštalácie vždy dokonalý prehľad aj kontrolu nad svojou energiou.

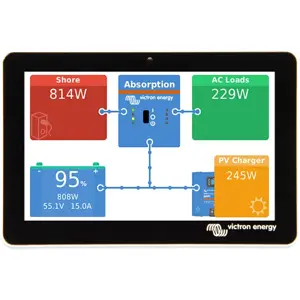

Dotykový displej Victron Energy GX Touch 50

Victron Energy GX Touch 50 je moderný dotykový displej, ktorý slúži ako vizuálne rozhranie pre riadiacu jednotku Cerbo GX. Vďaka nemu má používateľ okamžitý prehľad o celom energetickom systéme vo vozidle alebo na lodi. Na jeho 5-palcovej obrazovke sa prehľadne zobrazujú všetky kľúčové údaje – stav batérií, aktuálna spotreba, výroba zo solárnych panelov, tok energie cez invertor či nabíjačku a ďalšie pripojené zariadenia.

Displej umožňuje nielen sledovanie, ale aj jednoduché ovládanie systému. Používateľ môže rýchlo kontrolovať nastavenia, meniť parametre a okamžite reagovať na zmeny v prevádzke. Veľkou výhodou je, že všetko je dostupné v reálnom čase, bez potreby pripojenia na počítač alebo internet. GX Touch 50 je navrhnutý ako tenký, elegantný a ľahko inštalovateľný panel, ktorý sa montuje priamo na stenu alebo palubnú dosku.

V praxi tak poskytuje komfort a istotu – vodič karavanu alebo majiteľ lode má vždy jasný prehľad o tom, koľko energie zostáva v batériách, aké je zaťaženie systému a či sú zdroje energie využívané efektívne. GX Touch 50 tak dopĺňa celý systém Victron Energy o intuitívne a praktické ovládanie, ktoré spríjemňuje každodenné používanie.

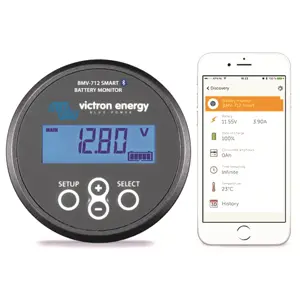

Sledovač stavu Victron Energy BMV 712 Smart

Victron Energy BMV-712 Smart je inteligentný monitor batérie, ktorý poskytuje presný a podrobný prehľad o stave vašej batériovej banky. Jeho hlavnou úlohou je sledovať, koľko energie sa do batérie ukladá a koľko sa z nej spotrebúva. Na rozdiel od jednoduchého voltmetra, ktorý ukazuje iba napätie, dokáže BMV-712 Smart presne vypočítať zostávajúcu kapacitu batérie a odhadnúť, ako dlho ešte vystačí na napájanie pripojených spotrebičov.

Monitor meria napätie, prúd, spotrebovanú energiu a dobu prevádzky, pričom všetky tieto údaje spracúva tak, aby používateľ dostal jasný obraz o reálnom stave batérií. Vďaka integrovanej technológii Bluetooth je možné údaje pohodlne sledovať priamo v mobilnom telefóne cez aplikáciu VictronConnect, alebo na displeji, ktorý je súčasťou zariadenia.

BMV-712 Smart tak pomáha predchádzať nepríjemným situáciám, kedy sa batéria neočakávane vybije. Okrem toho umožňuje optimalizovať využívanie energie a predlžuje životnosť batérií – používateľ vie, kedy je vhodné batériu nabiť a zároveň má istotu, že ju zbytočne neprebíja. Veľkou výhodou je aj možnosť nastavenia alarmov a upozornení, ktoré signalizujú nízky stav nabitia alebo iné neštandardné podmienky.

V systémoch, aké sa používajú v karavanoch, lodiach alebo ostrovných solárnych inštaláciách, je BMV-712 Smart kľúčovým prvkom. Poskytuje neustály dohľad nad energiou, znižuje riziko porúch a výrazne zlepšuje komfort – vždy viete, koľko energie ešte máte k dispozícii a ako efektívne ju využívate.

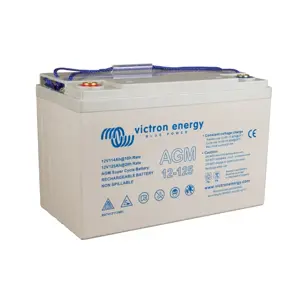

Solárna batéria Victron Energy AGM Super Cycle 12V 125Ah

Victron Energy AGM Super Cycle 12V 125Ah je trakčná batéria navrhnutá špeciálne pre aplikácie, kde dochádza k častému vybíjaniu a nabíjaniu, teda pre takzvané „cyklické použitie“. Využíva technológiu AGM (Absorbent Glass Mat), kde je elektrolyt viazaný v sklenenom vlákne. Vďaka tomu je úplne bezúdržbová, odolná voči vytečeniu elektrolytu a má dlhšiu životnosť aj pri náročných podmienkach.

Označenie Super Cycle znamená, že batéria je optimalizovaná na opakované hlboké vybíjanie až na 80 % svojej kapacity, pričom si zachováva dlhú životnosť. To je veľká výhoda pri použití v karavanoch, obytných autách alebo ostrovných solárnych systémoch, kde spotreba často kolíše a batéria musí byť pripravená dodávať energiu aj pri intenzívnom zaťažení.

Táto batéria je konštruovaná tak, aby:

• zvládala vysoký počet nabíjacích a vybíjacích cyklov,
• poskytovala stabilný výkon aj pri opakovanom hlbokom vybíjaní,
• bola bezpečná a bez nutnosti dopĺňania elektrolytu,
• odolávala vibráciám a otrasom, čo je dôležité najmä v mobilných aplikáciách, ako sú karavany či člny.

V kombinácii s ďalšími zariadeniami Victron Energy, ako sú solárne regulátory MPPT alebo invertory MultiPlus, funguje AGM Super Cycle batéria ako spoľahlivý zásobník energie. Ukladá elektrinu vyrobenú solárnymi panelmi alebo dodanú z externého zdroja a podľa potreby ju poskytuje spotrebičom v karavane.

Výsledkom je vyššia energetická nezávislosť, istota, že spotrebiče budú fungovať aj mimo elektrickej prípojky, a dlhodobá úspora nákladov vďaka dlhej životnosti batérie.

V našom prípade sú použité 2 servisné batérie, ktré majú dohromady 250Ah 12V a jedna ogriginálna štartovacia 12V 100Ah.

Ďalšie dôležité prvky systému

DC istič 16A 2-pólový

V tejto schéme plní DC istič 16 A 2‑pólový dôležitú ochrannú funkciu medzi solárnymi panelmi a MPPT regulátorom. Solárne panely pri osvetlení generujú prúd a napätie, ktoré putujú do regulátora, aby sa batérie efektívne nabíjali. DC istič slúži na to, aby v prípade skratového spojenia, nadprúdu alebo poruchy v paneloch alebo kábloch systém nebol poškodený.

Konkrétne ide o 2‑pólový istič, pretože solárny obvod pracuje s DC napätím a je potrebné zároveň prerušiť kladný aj záporný vodič, čím sa zabezpečí úplné odpojenie panelov od regulátora. Istič tak chráni samotný MPPT regulátor, batérie a ďalšie komponenty pred nadprúdom a znižuje riziko prehriatia alebo poškodenia elektrických zariadení.

V praxi to znamená, že ak dôjde k poruche alebo nadmernému prúdu zo solárov, DC istič automaticky preruší obvod, čím sa minimalizuje riziko poškodenia systému a zvyšuje bezpečnosť pri prevádzke karavanu. Po odstránení problému je istič možné manuálne alebo automaticky zopnúť a pokračovať v nabíjaní batérií.

Tento prvok je teda neoddeliteľnou súčasťou bezpečného a spoľahlivého solárneho okruhu v mobilnom napájacom systéme.

V schéme sú znázornené aj ďalšie potrebné poistky

Batériový odpojovač Victron Energy 275A

V schéme napájania karavanu sú použité dva batériové odpojovače Victron Energy 275 A umiestnene medzi hlavnou poistkou servisných batérií, prvý na poistky hlavnej DC distribúcie a druhy na menič / nabíjač MultiPlus. Ich základnou úlohou je umožniť úplné a bezpečné odpojenie servisnej batérie od celého systému. Takéto odpojenie je dôležité napríklad pri údržbe, servisných prácach alebo pri dlhodobom odstavení karavanu, aby sa predišlo samovybíjaniu batérie a poškodeniu elektroniky. Ďalší odpojovač by mal byť použitý už vo vozidle od výrobcu pre bezpečné odpojenie štartovacej batérie.

Použitie odpojovača má aj praktické výhody pri ochrane batérií. Oddeľuje servisnú batériu od potenciálnych záťaží počas nečinnosti vozidla, čím predlžuje životnosť batérií a znižuje riziko nadmerného vybíjania. V kombinácii s hlavnou poistkou a poistkami DC distribúcie zaisťuje systém vysokú úroveň bezpečnosti a prehľadnosti rozvodu, pričom umožňuje rýchle a jednoduché odpojenie alebo opätovné pripojenie energie bez nutnosti manipulovať s jednotlivými káblami.

Prípojnice

Prípojnica DC Victron Energy 150A - 4 terminály s krytom alebo Prípojnica DC Victron Energy 150A - 6 terminály s krytom slúžia ako centrálny rozvodný bod pre všetky DC prúdy zo zdrojov energie, ako sú batérie, solárne panely cez MPPT regulátor alebo DC zariadenia v karavane. V schéme umožňuje prehľadné a bezpečné pripojenie viacerých káblov na jeden bod, čím sa minimalizuje riziko neprehľadného zapojenia, skratov a nesprávnych spojov.

Prípojnica s krytom poskytuje mechanickú ochranu a bezpečnosť pri manipulácii, zabraňuje náhodnému kontaktu s holými vodičmi a znižuje riziko iskrenia či skratu. Každý terminál je určený na pripojenie samostatného vedenia, čo uľahčuje rozdelenie energie medzi batérie, invertor, nabíjačku a ostatné DC zariadenia.

Kabeláž

• Hlavné DC káble medzi batériou a MultiPlus invertorom majú prierez 35 mm² a odporúčanú dĺžku do 5 metrov, aby sa minimalizovali úbytky napätia a zabránilo prehrievaniu. Súčasťou zapojenia sú hlavné poistky s hodnotou 200 A a hlavné vypínače, ktoré chránia systém pred preťažením a skratu, pričom všetko je správne uzemnené pre bezpečný chod.
• AC káble medzi MultiPlus invertorom a AC distribučnou doskou sú trojvodičové s uzemnením (L, N, PE) s prierezom minimálne 2,5 mm² pre každý vodič. Pre ochranu pred preťažením sú inštalované ističe s hodnotou 16 A a RCD chránič s hodnotou 30 mA, ktorý zabezpečuje ochranu proti úrazu elektrickým prúdom.
• Solárne panely sú pripojené cez MPPT regulátor pomocou solárnych káblov s dvojitou izoláciou, odolných proti UV žiareniu. Prierez vodičov je minimálne 4 mm², pričom vstup regulátora je chránený ističom podľa jeho špecifikácie, často 10 A, a vypínačom či izolátorom pre jednoduchú údržbu a bezpečnú manipuláciu.
• BMV monitor je napojený na batériu káblom s nízkym odporom s prierezom minimálne 1 mm², pričom je chránený poistkou 1 A, ktorá zabraňuje poškodeniu pri preťažení a zároveň zabezpečuje presné meranie stavu batérie.
• Centrálny komunikačný systém Cerbo GX je prepojený s ostatnými komponentmi cez komunikačné káble podľa protokolu VE.Direct alebo VE.Bus s prierezom 0,5–1 mm² podľa špecifikácie výrobcu. Správne uzemnenie a kvalitné konektory zabezpečujú spoľahlivú komunikáciu medzi zariadeniami a stabilnú prevádzku celého systému.
• Správne dimenzovaná a kvalitne nainštalovaná kabeláž prináša viacero výhod: zvyšuje bezpečnosť a minimalizuje riziko prehriatia, skratu či požiaru, zlepšuje efektivitu prenosu energie a minimalizuje úbytok napätia, zvyšuje spoľahlivosť systému a zároveň umožňuje jednoduchšiu diagnostiku a údržbu.

Takto správne navrhnutá kabeláž je základom bezpečného, spoľahlivého a efektívneho napájacieho systému karavanu, ktorý umožňuje komfortné využívanie elektriny zo solárnych panelov, batérií aj externých zdrojov.

Všetky prvky použité v tejto "Systemovej schéme od Victrom Energy pre karavávy", si môžete objednať za výhodné ceny na stránkach VAKA-SHOP. Pri realizácii kompletného riešenia pre karavan alebo obytné vozidlo je vhodné konzultovať projekt s odborníkmi, aby bol systém optimálne dimenzovaný a bezpečný.
