Čo všetko dokáže Cerbo GX MK2 od Victron Energy

Podrobný praktický sprievodca, príklady zapojení, kompatibilné senzory a ako vám pomôže e-shop VAKA-SHOP pri návrhu ostrovného systému pre chatu, karavan alebo loď.

Cerbo GX MK2 je „komunikačné srdce" moderného Victron systému — zlučuje dáta z invertorov/meničov, MPPT regulátorov, batériových monitorov, energometrov a zariadení tretích strán. Riadi stav nabíjania/vypínania a umožňuje vzdialené monitorovanie cez VRM. V praxi to znamená, že s jedným zariadením získate centrálny prehľad prostredníctvom štandardných priemyselných protokolov (Modbus-TCP, NMEA2000).

Prehľad hlavných funkcií

• Zbernica & protokoly: VE.Bus, VE.Can, VE.Direct, Modbus-TCP, NMEA2000-out — Cerbo slúži ako univerzálny komunikačný most medzi Victron zariadeniami a tretími stranami.
• VRM a vzdialené monitorovanie: posiela systematické údaje na Victron Remote Management (VRM) pre grafy a notifikácie.
• Podpora externých senzorov: Bluetooth (Mopeka, Ruuvi a pod.), NMEA2000 tank sendery, rezistívne tank vstupy, SmartSwitch, teplotné/meteorologické senzory.
• UI & rozšírenia: pripojiteľný dotykový displej (GX Touch) a plne funkčné USB porty v MK2, možnosť USB Bluetooth adaptéra pre rozšírenie dosahu.

Video od Victron:

Alebo video s podrobným popisom od používateľa:

Praktické ukážky využitia

1. Chata (ostrovný systém)

Cieľ: autonómne dodávanie energie z FV + diesel agregát + LiFePO₄ batérie, prehľad spotreby vody/plynu a sledovanie teplôt.
Zapojenie (princíp):

• MPPT SmartSolar → Cerbo (VE.Direct alebo VE.Can)
• Multiplus / Quattro (inverter/charger) → Cerbo (VE.Bus)
• BMV (batériový monit.) → Cerbo (VE.Direct)
• Energy Meter VM / ET340 alebo iné → Cerbo (Modbus/VE.Can) pre meranie výkonu a export-limitov

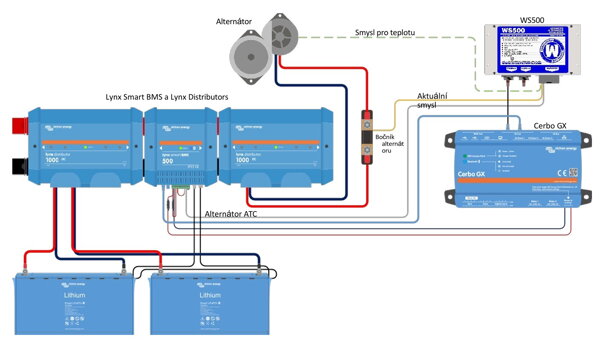

• Tank senzory (Mopeka Bluetooth) → Cerbo cez Bluetooth → tank stavy na VRM a GX Touch. Pre odporúčané schémy zapojenia pozrite Victron "System schematics" a konkrétne wiring PDF (príklady)

Pridaná hodnota Cerbo: centralizované riadenie nabíjania, automatické prepínanie medzi PV/agrégátom a generátorom, export dát do VRM, alarmy (napr. nízka hladina vody), remote support.

2. Karavan / obytné auto

Cieľ: monitorovať batérie, solár, teplotu chladničky, hladinu nádrže na pitnú vodu, ovládať spotrebiče pri pobyte.
Praktické prvky:

• RuuviTag (teplota / vlhkosť) → Bluetooth → Cerbo (zobrazenie a logovanie).
• Mopeka ultrasonic tank sensors → bezdrôtovo do Cerbo (zobrazenie hladín, alarmy).
• SmartSwitch / SmartRelay → riadenie čerpadiel alebo kúrenia (Cerbo vie ovládať výstupy a prepínače).

3. Loď

Cieľ: zobrazenie Victron dát na multifunction display (MFD), zdieľanie tank hladín, integrácia NMEA2000.
Konkrétne možnosti:

• NMEA2000-out: Cerbo dokáže dáta zo systému exportovať na N2K backbone (MFD: Garmin, Raymarine, Simrad atď.), a tiež čítať tank sendery priamo z N2K. To umožní zobraziť batériu, invertor a tanky priamo na navigačnom displayi.
• Testované NMEA2000 tank sendery (Maretron TLA/TLM) sú uvedené v manuáli ako kompatibilné príklady.

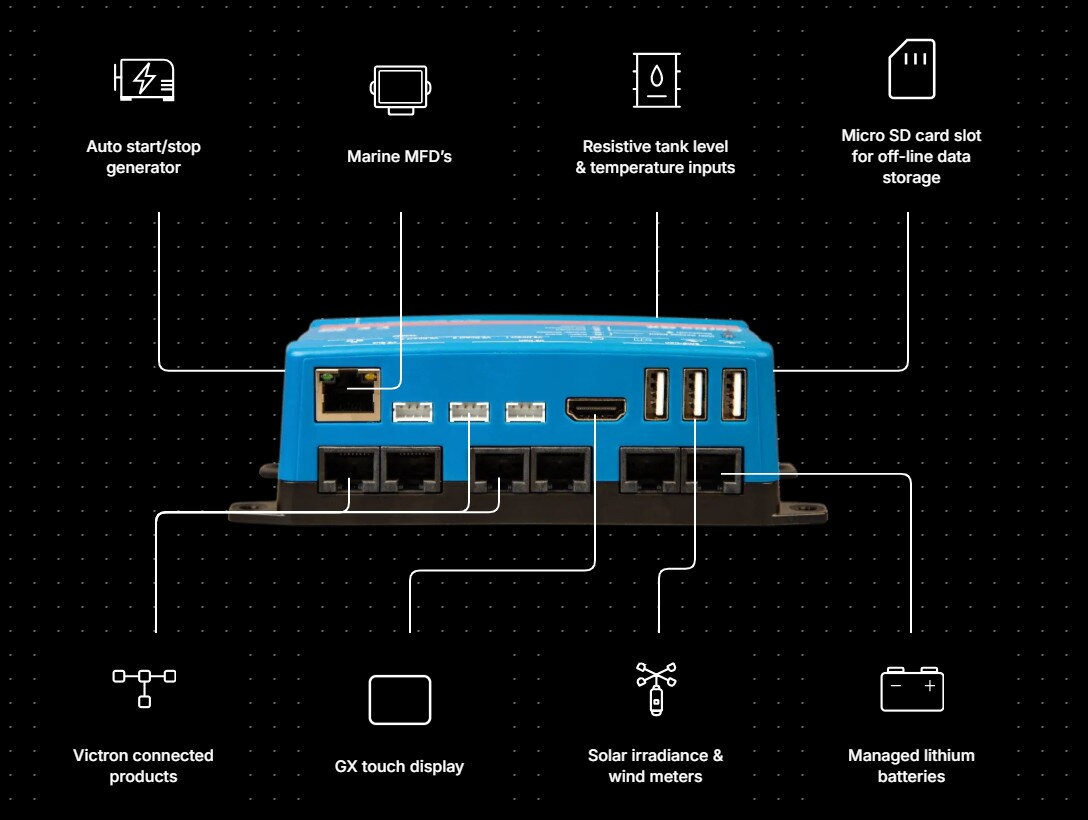

Aké prídavné vstupy a výstupy podporuje Cerbo GX MK2?

Vstupy (príklady)

• VE.Direct / VE.Can / VE.Bus (telemetria zo zariadení Victron).
• Resistive tank inputs (priamo na Cerbo pre 1–4 rezistívne snímače, často používané v lodiach).
• Bluetooth LE (Mopeka, Ruuvi, Safiery) — bezdrôtové tank/teplota/plyn senzory.
• Modbus-TCP (čítanie/zápis hodnôt – časté pre integráciu s PLC alebo treťou stranou).

Výstupy & ovládanie

• Relé/SmartSwitch/SmartRelay (ovládanie čerpadiel, zásuviek, alarmov).

• NMEA2000-out (posielanie údajov na MFD alebo iné N2K zariadenia).

• Modbus write (nastavenia alebo povely pre iné zariadenia, napr. obmedzenie nabíjacieho prúdu).

Konkrétne príklady senzorov a tretích strán, ktoré ľudia reálne pripájajú

• Mopeka ProCheck / Mopeka Ultrasonic – bezdrôtové tank & LPG senzory, priamo podporované v Cerbo (BLE).
• RuuviTag – jednoduché BLE teplotné senzory používané pre monitoring chladničiek, priestoru motorickej časti a pod.
• Maretron TLA/TLM – NMEA2000 tank sendery testované a použiteľné s Cerbo pre marine nasadenie.
• Energy Meter ET340 / Victron Energy Meter – meranie prúdov/napätí a integrácia do VRM/ESS cez Cerbo.

Prečo zvoliť Cerbo GX MK2?

Ak chcete mať jedno miesto, odkiaľ uvidíte stav vášho energetického systému, ovládate pravidlá (ESS, export, prechod na generátor) a potrebujete bezproblémovú integráciu s ďalšími senzormi (tank, teplota, MFD), Cerbo GX MK2 je dnes optimálny komunikačný modul. S rozumným návrhom zapojenia, správnym firmware a vhodnými doplnkami (USB-BT adaptér, NMEA2000 backbone, správne tank sendery) získate spoľahlivý, monitorovateľný a rozšíriteľný systém.
