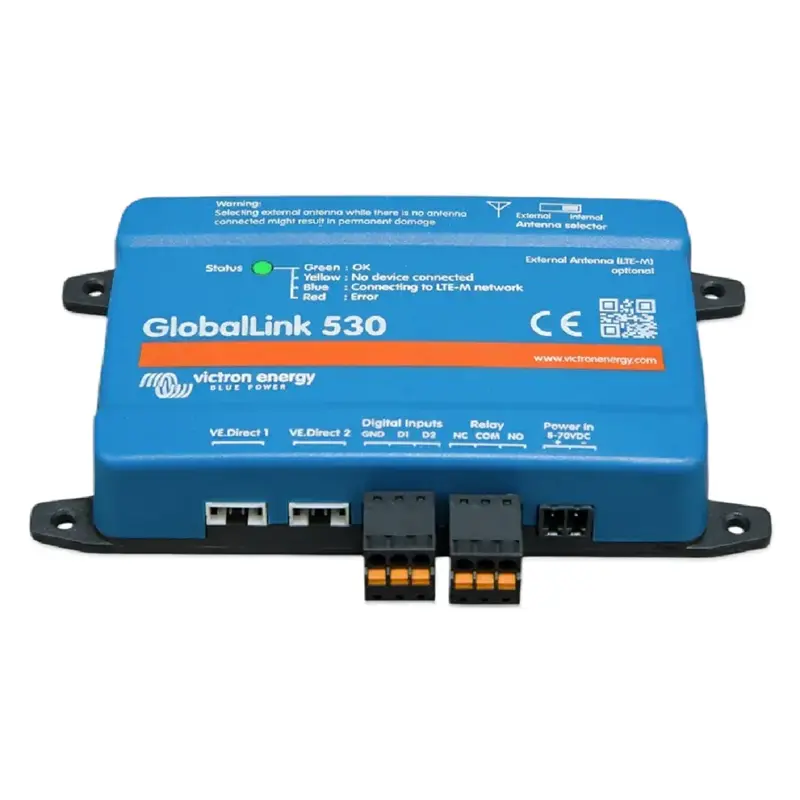

Victron Energy GlobalLink 530

Victron Energy GlobalLink 530

Victron Energy GlobalLink 530 je komunikačné zariadenie určené na vzdialené monitorovanie energetických systémov Victron Energy prostredníctvom online portálu VRM (Victron Remote Management). Umožňuje sledovať aktuálne aj historické dáta systému odkiaľkoľvek na svete, napríklad napätie batérií, stav nabitia, výrobu z fotovoltiky alebo spotrebu energie.

Zariadenie slúži výhradne ako komunikačná brána na prenos dát do VRM portálu. Cez GlobalLink 530 nie je možné vzdialene meniť nastavenia pripojených zariadení ani využívať dátové pripojenie na iné účely.

Zariadenie je vybavené predinštalovanou a predplatenou SIM kartou s 5 rokmi LTE konektivity, takže nie je nutné riešiť vlastné mobilné pripojenie ani správu dátových taríf. Vďaka Bluetooth komunikácii a podpore aplikácie VictronConnect je konfigurácia rýchla a jednoduchá.

Hlavné vlastnosti a funkcie:

Vzdialený monitoring cez VRM Portal

GlobalLink 530 umožňuje pripojiť vzdialený systém Victron Energy k portálu VRM, kde je možné sledovať:

• napätie batérií
• stav nabitia batérií
• výrobu energie z FV systému
• spotrebu energie
• stav generátora alebo distribučnej siete
• alarmy a diagnostické údaje

Vstavané LTE pripojenie

Zariadenie obsahuje integrovaný LTE modem a predplatenú SIM kartu s platnosťou 5 rokov. Nie je potrebné zhotovovať vlastnú SIM kartu ani riešiť mobilnú dátovú tarifu.

Podpora Bluetooth zariadení

Pomocou Bluetooth je možné pripojiť až 10 kompatibilných Victron Smart zariadení a monitorovať ich dáta cez VRM.

VE.Direct porty

K dispozícii sú dva galvanicky oddelené VE.Direct porty pre káblové pripojenie zariadenia Victron Energy.

Podpora senzorov RuuviTag

GlobalLink 530 podporuje bezdrôtové senzory RuuviTag na meranie:

• teploty
• vlhkosti
• atmosférického tlaku

Namerané dáta sú následne dostupné vo VRM portáli.

Jednoduchá inštalácia a konfigurácia

Zariadenie je určené na montáž na stenu. Konfigurácia prebieha cez Bluetooth pomocou aplikácie VictronConnect.

Podpora vlastných SIM kariet

Okrem dodávanej SIM karty je možné použiť aj vlastnú SIM kartu operátora.

Technické parametre:

Napájanie

• napájacie napätie: 8–70 V DC

Spotreba energie

Priemerná spotreba s aktívnym Bluetooth:

pri rozopnutom relé:

• 12 V: 50 mA
• 24 V: 26 mA
• 48 V: 14 mA

pri zopnutom relé:

• 12 V: 64 mA
• 24 V: 34 mA
• 48 V: 19 mA

Komunikačné rozhranie

• 2× VE.Direct port (izolovaný)
• Bluetooth
• LTE Cat 1
• podpora LTE-TDD, LTE-FDD, GSM, GPRS, EDGE
• podpora RuuviTag senzorov

Digitálne vstupy a relé

• 2× digitálny vstup
• 1× relé NO/NC
• DC až 30 VDC: 2 A
• AC: 0,5 A / 125 VAC

Mobilná konektivita
LTE Cat 1 rýchlosť až:

• download: 10 Mbps
• upload: 5 Mbps

Rozmery a mechanické prevedenie

• rozmery (v × š × h): 123 × 67 × 23 mm
• montáž: na stenu

Prevádzkové podmienky

• prevádzková teplota: -20 až +50 °C

Anténa

• interná anténa
• SMA konektor pre externú LTE anténu

Súčasť balenia

• LTE anténa typu puck
• predplatená SIM karta s 5 rokmi konektivity

Voliteľné príslušenstvo

• externá LTE anténa SMA-M
• vonkajšia nástenná LTE anténa (3 m kábel)
