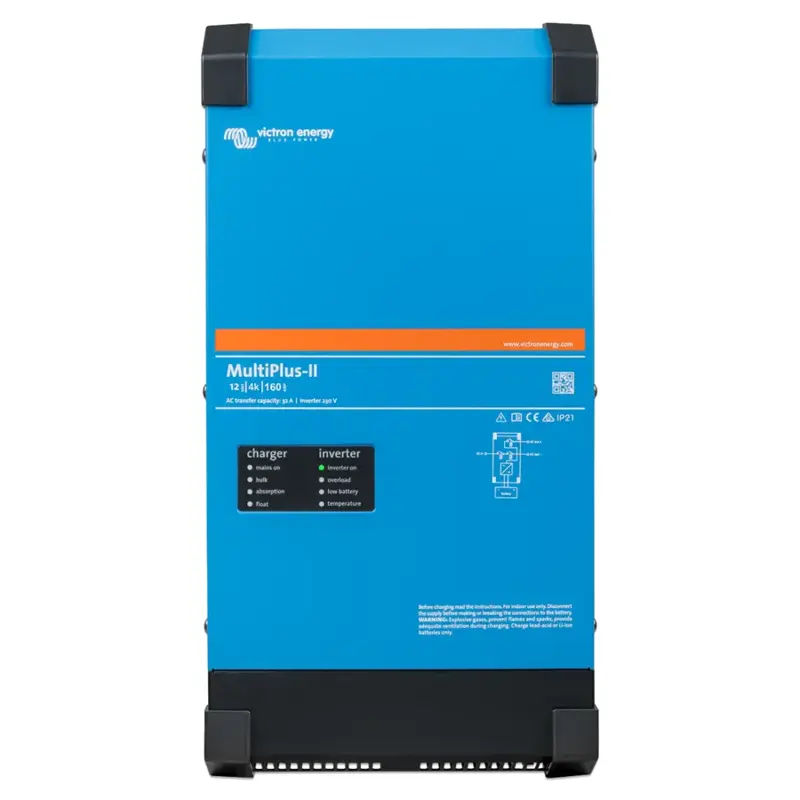

Menič/nabíjač Victron Energy MultiPlus-II 12/4k/160-32 PMP122405010

Menič/nabíjač Victron Energy MultiPlus-II 12/4k/160-32 PMP122405010

MultiPlus-II je multifunkčný menič/nabíjač s možnosťou pripojenia externého snímača prúdu, ktorý rozširuje funkcie PowerControl a PowerAssist, ideálny na použitie v ostrovných a ESS systémoch. Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe – zosilnená ochrana zabránenia nežiaducim dodávkam do distribučnej siete v prípade jej výpadku.

Hlavné vlastnosti:

PowerControl a PowerAssist
MultiPlus-II zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky alebo generátora. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia na nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).

Solárna energia
AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe.

Jeden AC vstup
MultiPlus-II je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy
MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora. Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja.

Prakticky neobmedzený výkon vďaka paralelnej a trojfázovej prevádzke
Až 6 jednotiek MultiPlus-II môže pracovať paralelne na dosiahnutie vyššieho výkonu. Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu.

ESS: Systémy na skladovanie energie
MultiPlus-II je kľúčovým prvkom v systéme Victron Energy ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

Konfigurácia, monitorovanie a riadenie systému lokálne
Nastavenie je možné zmeniť pomocou softvéru VEConfigure (je potrebné počítač alebo notebook a rozhranie MK3-USB).

Vzdialená konfigurácia a monitorovanie
Nainštalujte Cerbo GX alebo iné zariadenie GX pre pripojenie k internetu. Prevádzkové dáta je možné bezplatne ukladať a zobrazovať na webových stránkach VRM (Victron Remote Management). Po pripojení k internetu je možné k systémom pristupovať vzdialene a meniť ich nastavenia. K dispozícii je niekoľko možností monitorovania a ovládania: Cerbo GX, Ekrano GX, Color Control GX, Venus GX, laptop, počítač, Bluetooth (s voliteľným VE.Bus Smart dongle), Battery Monitor, Digitálny Multi Control Panel.

Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie
Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. MultiPlus-II je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií.

Konfigurácia systému
V prípade jednoduchej napr. UPS inštalácie, je možné nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPluse-II alebo softvérom VE.Configure 3 a PC. Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad tri jednotky) a PC.
Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možné konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov.

Technické parametre:

• výstupné napätie: 230 VAC ± 2 % Frekvencia: 50 Hz ± 0,1 %
• vstupné napätie: 187–265 VAC, frekvencia: 45 – 65 Hz
• trvalý výkon pri 25ºC: 4000 VA / 3400 W
• trvalý výkon pri 25ºC: 4000W / 1 hod, 4500W / 30 min
• špičkový výkon: 6000 W
• transferový prúd: 32 A
• max. účinnosť: 93 %
• vlastná spotreba: max. 18 W
• vlastná spotreba v „Search" móde: 4 W
• rozpätie prevádzkových teplôt: -40 do +65 °C (chladenie s ventilátorom)
• vlhkosť (nekondenzujúca): max. 95 %
• hmotnosť: 22 kg
• rozmer: 576 x 276 x 164 mm

Na produkty Victron Energy poskytuje výrobca záruku 5 rokov.

Tu nájdete online manuál.

Datový list PDF

Návod PDF

Ďalšie schémy a brožúry na stiahnutie
