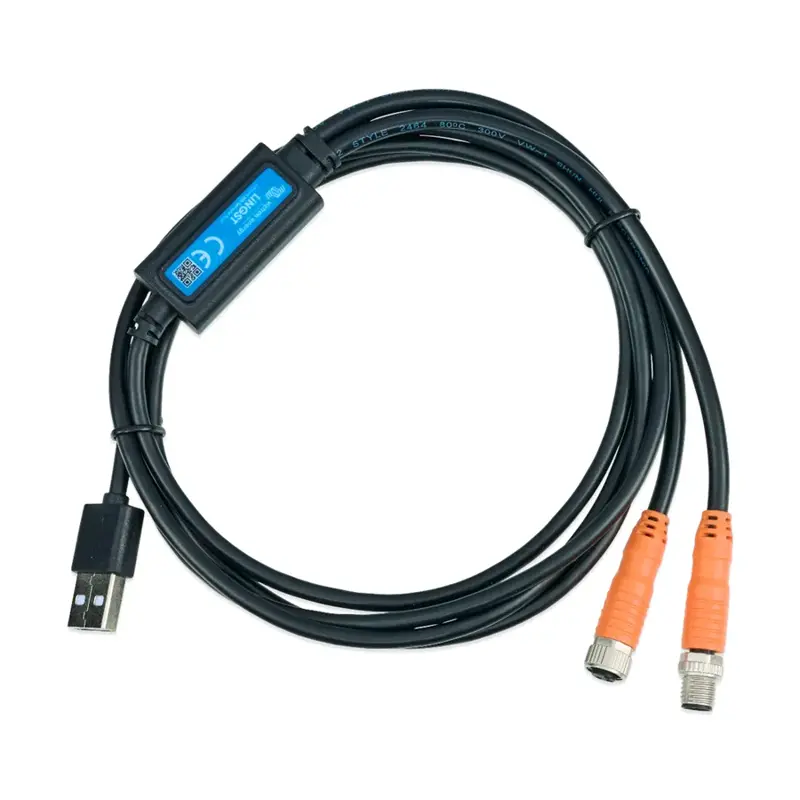

Victron Energy Lithium NG Service Tool (LiNGST) USB-A ASS032300010

Victron Energy Lithium NG Service Tool (LiNGST) USB-A ASS032300010

Lithium NG Service Tool (LiNGST) je servisné rozhranie určené na priame prepojenie batérií Victron Lithium NG a jednotiek BMS NG s počítačom. Umožňuje detailnú diagnostiku, uvedenie do prevádzky, záznam dát a pokročilú analýzu systému najmä v situáciách, keď nie je k dispozícii bezdrôtové pripojenie.

Zariadenie je určené pre školených inštalačných a servisných technikov. Pripája sa k servisnému M8 konektoru batérií Lithium NG ak komunikačnému rozhraniu BMS NG.

Hlavné vlastnosti a funkcie:

Priame káblové pripojenie k PC (Windows)
Komunikácia prebieha cez virtuálny COM port po pripojení k počítaču.

Monitoring a logovanie batérií Lithium NG
Umožňuje sledovanie a záznam prevádzkových dát jednotlivých článkov batérie v reálnom čase.

Záznam dát kompletného systému
Možnosť logovania dát celej Lithium NG zostavy počas inštalácie, uvádzania do prevádzky alebo servisného zásahu.

BMS tester – emulácia batérie
Umožňuje simulovať Lithium NG batériu a testovať funkcie BMS aj bez fyzicky pripojenej batérie. Vhodné pre commissioning a riešenie problémov.

Kontrola funkcií BMS
Možnosť overiť správanie funkcií ako:

• ATD
• ATC
• Pre-alarm
• Stav relé

Nastavenie parametrov emulovanej batérie
Možno nastavovať:

• Napätie banky
• Prúd (kladný = nabíjanie, záporný = vybíjanie)
• Napätie jednotlivých článkov
• Teplotu článkov

Dáta Sniffer
Funkcia určená pre systémy s viacerými Lithium NG batériami zapojenými v reťazci (daisy chain). Umožňuje sledovanie a záznam dát celej batériovej vetvy.

Export záznamu
Dáta sú ukladané do textových súborov pre ďalšiu analýzu a technickú podporu.

Kompatibilné produkty

• Lítium NG Service Tool podporuje komunikáciu cez BMS kábel s týmito zariadeniami:
• Lítium NG batérie
• Lynx Smart BMS NG 500
• Lynx Smart BMS NG 1000
• VE.Bus BMS NG
• smallBMS NG
• SmartBMS NG 12-200 (plánované)

Technické parametre

• USB kábel: 150 cm
• M8 servisný konektor: 20 cm
• Aplikácia Lithium NG Service Tool pre Windows (na stiahnutie z webu Victron Energy)

Bezpečnostné upozornenie
Zariadenie je určené výhradne pre školených inštalačných a servisných pracovníkov. Umožňuje prístup k pokročilým diagnostickým a konfiguračným funkciám, ktoré nie sú bežne dostupné koncovým používateľom.
Pred pripojením alebo odpojením servisného nástroja je nutné zaistiť, že je systém v bezpečnom stave.

Tu nájdete manuál.

Návod PDF
