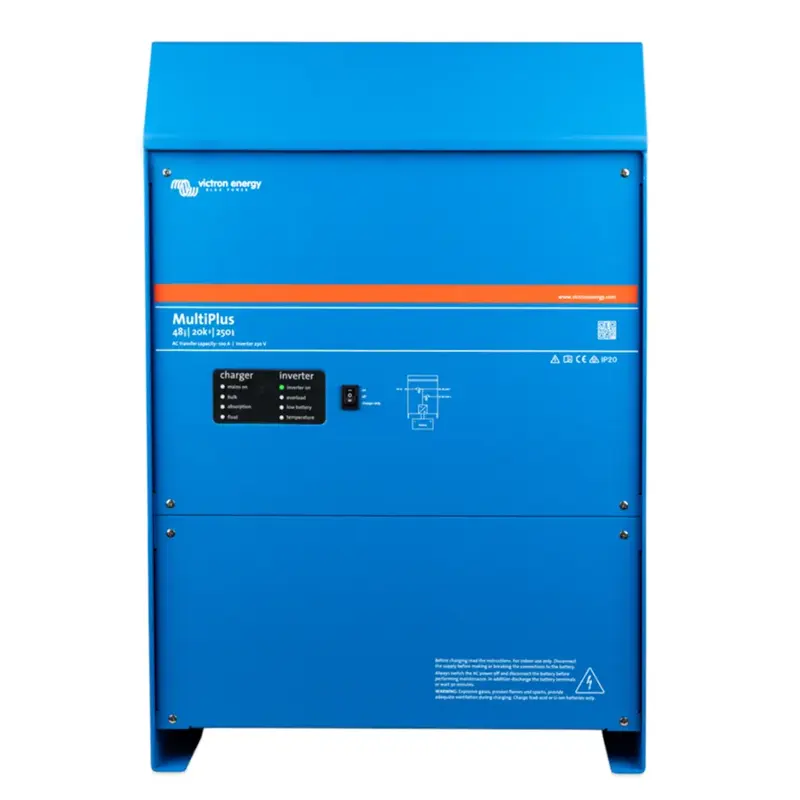

Menič/nabíjač Victron Energy MultiPlus 48/20k/250-100 PMC483200400

Menič/nabíjač Victron Energy MultiPlus 48/20k/250-100 PMC483200400

UPOZORNENIE: Tento model nie je certifikovaný pre pripojenie k distribučnej sieti, prevádzka iba v ostrovnom režime.

MultiPlus 48/20k/250-100 je profesionálny menič/nabíjač určený pre náročné ostrovné aj sieťové aplikácie. Kombinuje výkonný 48V striedač s čisto sínusovým výstupom, adaptívnu nabíjačku batérií a rýchly prepínač AC zdroja. Zariadenie je vhodné pre rozsiahle off-grid inštalácie, hybridné systémy aj aplikácie s funkciou ESS (Energy Storage System). Vďaka podpore externého prúdového senzora umožňuje optimalizáciu vlastnej spotreby a obmedzenia prietokov do distribučnej siete.

Hlavné vlastnosti a funkcie:

PowerControl a PowerAssist:
Umožňuje nastaviť maximálny prúd odoberaný zo siete alebo generátora (až 100 A). Chráni tak zdroj pred preťažením.
Pri krátkodobých špičkách výkonu zariadenie využije energiu z batérie a posilní vstupný zdroj (PowerAssist). Po poklese záťaže sa batéria automaticky dobíja.

Podpora ESS (Energy Storage System):
Možnosť pripojenia externého AC prúdového senzora (100 A) pre optimalizáciu vlastnej spotreby a riadenia prietokov.

Prevádzka aj pri výpadku siete:
V prípade výpadku AC vstupu prevezme menič napájania pripojených spotrebičov za menej ako 20 ms (UPS funkcia).

Dva AC výstupy:

• AC1: bez prerušenia napájania
• AC2: aktívny iba pri dostupnom AC vstupe (vhodné pre záťaže, ktoré nemajú vybíjať batériu)

Paralelná a trojfázová prevádzka:

• Možnosť konfigurácie troch jednotiek pre trojfázový systém
• Možnosť paralelného zapojenia viacerých jednotiek
• Pre paralelnú prevádzku je odporúčaný externý prepínač AC

Adaptívna nabíjačka batérií 250 A:
Štvorstupňové nabíjanie s teplotnou kompenzáciou.
Podporuje nabíjanie olovených aj ďalších typov batérií.

Konfigurácia a monitoring:

• Nastavenie pomocou VEConfigure (nutné rozhranie MK3-USB)
• Monitoring cez Cerbo GX alebo iné GX zariadenia
• Vzdialený dohľad cez VRM Portal
• Bluetooth monitoring pomocou VE.Bus Smart Dongle
• Kompatibilný s aplikáciou VictronConnect

Ochrany zariadenia:

• skrat na výstupe
• preťaženie
• vysoké/nízke napätie batérie
• prehriatiu
• vysoké vstupné zvlnenie napätia

Technické parametre:

Menič:

• DC vstupné napätie: 38–60 V
• Výstupné napätie: 230 VAC ± 2 %
• Frekvencia: 50 Hz ± 0,1 % (nastaviteľné na 60 Hz)
• Trvalý výkon pri 25 °C: 20 kW
• Trvalý výkon pri 40 °C: 18 kW
• Trvalý výkon pri 65 °C: 14 kW
• Špičkový výkon: 25 kW (1 min)
• Časovo obmedzený výkon (cold start): 21 kW (5 hodín)
• Max. zdanlivý výkon prietoku: 20 kW
• Maximálna účinnosť: 96 %
• Spotreba naprázdno: 65 W
• Spotreba v AES režime: 40 W
• Spotreba v Search režime: 13 W

Nabíjačka:

• AC vstupné napätie: 187–265 VAC
• Frekvencia vstupu: 45–65 Hz
• Nabíjacie napätie absorpcie: 57,6 V
• Udržiavacie napätie (float): 55,2 V
• Storage režim: 52,8 V
• Max. nabíjací prúd (25 °C): 250 A
• Max. nabíjací prúd (40 °C): 240 A
• Teplotný senzor batérie: áno
• AC vstup/výstup:
• Transferový spínač: 100 A
• Maximálny vstupný AC prúd: 100 A
• Pomocný výstup: 50 A
• Externý prúdový senzor (voliteľný): 100 A

Všeobecné:

• Prevádzková teplota: -40 až +65 °C (ventilátorové chladenie)
• Vlhkosť: max. 95 % (nekondenzujúca)
• Maximálna nadmorská výška: 2000 m
• Krytie: IP20
• Materiál: hliník (RAL 5012 – modrá)
• Pripojenie batérie: 4× M8 skrutka (2× +, 2× -)
• Pripojenie 230 V AC: M6 skrutky
• Hmotnosť: 80 kg
• Rozmery (v × š × h): 616 × 422 × 357 mm

Normy:

• EN-IEC 60335-1
• EN-IEC 60335-2-29
• EN-IEC 62109-1
• EN-IEC 61000-6-2
• EN-IEC 61000-6-4
