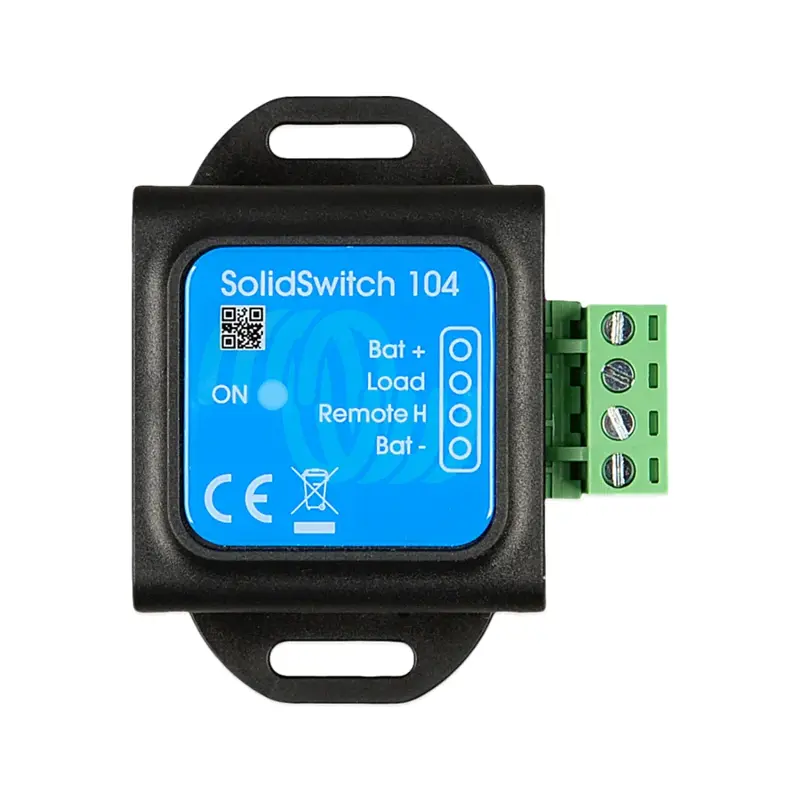

Victron Energy SolidSwitch 104 BMS800200104

Victron Energy SolidSwitch 104 BMS800200104

SolidSwitch 104 je polovodičový DC spínač určený na spínanie jednosmerných záťaží až do 70 V a 4 A. Ovláda sa nízkovýkonovým digitálnym signálom, pričom jeho vlastná spotreba je veľmi nízka. Vďaka tomu je vhodný najmä na použitie v lítiových systémoch, kde je kľúčové minimalizovať kľudový odber energie.

Zariadenie je navrhnuté pre integráciu do systémov Victron Energy a nachádza uplatnenie napríklad pri riadení externého regulátora alternátora alebo pri rozšírení počtu nabíjačiek pripojených k výstupu ATC (allow-to-charge) systému BMS.

Hlavné vlastnosti a funkcie

Spínanie DC záťažou až 70 V / 4 A
Určené pre odporové, kapacitné aj indukčné záťaže (napr. cievky výkonových stýkačov).

Veľmi nízka vlastná spotreba
Spotreba približne 0,04 Ah za mesiac, čo výrazne znižuje parazitné zaťaženie batériového systému v porovnaní s klasickým relé.

Tri typické aplikácie použitia

• Riadenie externého regulátora alternátora (napr. v lítiovom systéme Victron).
• Spínanie DC záťaže (napr. osvetlenie) pomocou nízkovýkonového riadiaceho obvodu.
• Rozšírenie počtu nabíjačiek pripojených na ATC výstup Victron BMS.

Nízky ovládací prúd
Minimálny vstupný prúd pre zopnutie je 30 µA.

Vhodné na použitie s BMS
Pri trvalo aktívnom výstupe ATC zostáva zariadenie aktívne s minimálnym odberom, čo obmedzuje vybíjanie batérií.

Technické parametre:

• Prevádzkové vstupné napätie (Vbat): 8–70 V DC
• Maximálny prúd záťaže: 4 A

Maximálna kapacitná záťaž:

• Vbat do 15 V: 1000 µF
• 15 V < Vbat < 30 V: 400 µF
• 30 V < Vbat < 70 V: 50 µF

Maximálna indukčná záťaž:

do 1 A: 1000 mH
1 A < I < 2 A: 100 mH
nad 2 A: 10 mH

Remote vstup (Vin):

• voľne plávajúce alebo Vin < 3 V: výstup vypnutý
• 3,3 V < Vin < 70 V: výstup zapnutý
• minimálny vstupný prúd pre zopnutie: 30 µA
• Prevádzková teplota: -20 až +50 °C
• Vlhkosť: max. 95 % (nekondenzujúca)
• Krytie: IP20
• Materiál: ABS, matná čierna
• Rozmery (v × š × h): 58 × 66 × 23 mm
