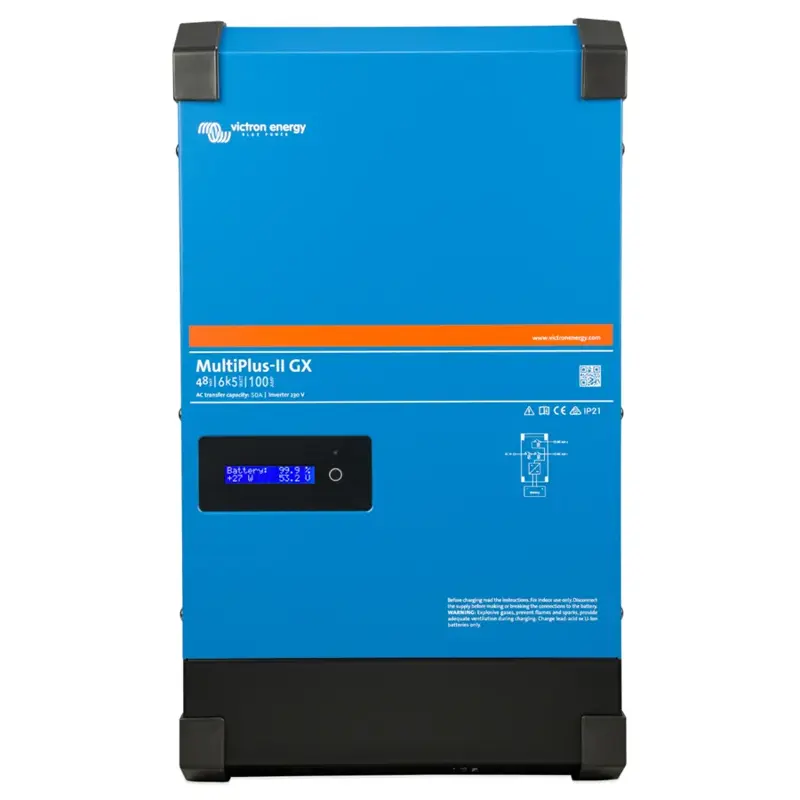

Měnič/nabíječ Victron Energy MultiPlus-II 48/6k5/100-50 GX PMP482606000

Měnič/nabíječ Victron Energy MultiPlus-II 48/6k5/100-50 GX PMP482606000

UPOZORNENIE: JEDNOTKA NIE JE AKTUÁLNE CERTIFIKOVANÁ PRE PRIPOJENIE K DISTRIBUČNEJ SIETI!

MultiPlus-II 6k5 GX je multifunkčný menič/nabíjač s integrovanou GX jednotkou a možnosťou pripojenia externého snímača prúdu, ktorý rozširuje funkcie PowerControl a PowerAssist. Je ideálny na použitie v ostrovných a ESS systémoch. Zároveň disponuje funkciami jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe, ktorá zaisťuje zosilnenú ochranu proti nežiaducim dodávkam energie do distribučnej siete v prípade jej výpadku.

Integrovaná GX jednotka umožňuje centrálne riadenie, monitoring a vzdialenú správu celého systému bez nutnosti použitia externého zariadenia Cerbo GX alebo Ekrano GX.

Hlavné vlastnosti a funkcie:

PowerControl a PowerAssist
MultiPlus-II 6k5 GX zamedzí preťaženiu výkonovo obmedzeného AC zdroja, napríklad prúdovo obmedzené elektrické prípojky alebo generátora. Pri hroziacom preťažení je najskôr automaticky znížený nabíjací prúd do batérie (PowerControl), čím je uvoľnený výkon pre napájanie AC spotrebičov. V ďalšom kroku dochádza k posilneniu vstupného AC zdroja energií odoberanú z batérie (PowerAssist). Na AC výstupe je tak k dispozícii kombinácia energie z externého AC zdroja aj z batérie.

Solárna energia
AC energiu je možné mať k dispozícii aj pri výpadku distribučnej siete. MultiPlus-II 6k5 GX môže pracovať v off-grid systémoch aj vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. Zariadenie nemá priamy vstup pre FV pole, je však určené na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo so sieťovými meničmi (AC coupling systémy) pripojenými na AC vstup a/alebo výstup.

Integrovaná GX jednotka
MultiPlus-II 6k5 GX je vybavený integrovanou GX jednotkou, ktorá slúži ako centrálny komunikačný a riadiaci prvok celého systému. Vďaka tomu nie je nutné inštalovať samostatné zariadenie Cerbo GX alebo Ekrano GX.

GX jednotka umožňuje:

• priame pripojenie k portálu VRM (Victron Remote Management)
• monitorovanie výroby, spotreby a tokov energie v reálnom čase
• vzdialený prístup k systému, zmenu nastavenia a správu alarmov
• ukladanie a vizualizáciu prevádzkových údajov

Súčasťou GX jednotky sú komunikačné rozhranie VE.Bus, VE.Direct, USB, Ethernet a integrované Wi-Fi pre jednoduché pripojenie ďalších zariadení Victron Energy a internetovej konektivity.

Jeden AC vstup
MultiPlus-II 6k5 GX je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo generátora. Pokiaľ je vyžadované pripojenie dvoch nezávislých AC zdrojov, je nutné zvoliť jednotku Quattro.

Dva AC výstupy
Zariadenie disponuje dvoma AC výstupmi. Hlavný výstup AC1 zaisťuje neprerušené napájanie pripojených spotrebičov. V prípade výpadku distribučnej siete alebo generátora prevezme MultiPlus-II napájanie za menej ako 20 ms, čo je vhodné aj pre citlivú elektroniku. Druhý AC výstup je aktívny iba pri prítomnosti AC vstupu. Je určený na záťaže, ktoré by nemali vybíjať batériu, napríklad ohrievač vody.

Prakticky neobmedzený výkon
Až 6 jednotiek MultiPlus-II môže pracovať paralelne na zvýšení výkonu. Tri jednotky rovnakého typu je možné konfigurovať pre trojfázovú prevádzku a až 6 paralelných jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže obsahovať až 18 jednotiek.

ESS – systémy na skladovanie energie
MultiPlus-II 6k5 GX je kľúčovým prvkom systému Victron Energy ESS a umožňuje flexibilnú kombináciu so solárnymi MPPT regulátormi alebo sieťovými FV meničmi.

Konfigurácia a monitorovanie
Lokálna konfigurácia je možná pomocou softvéru VEConfigure (vyžaduje PC a rozhranie MK3-USB).
Vzdialený monitoring a správa systému prebieha prostredníctvom portálu VRM. K dispozícii sú rôzne možnosti ovládania a zobrazenia dát, vrátane aplikácií a GX zariadení.

Nabíjanie batérií
MultiPlus-II 6k5 GX je vybavený adaptívnou nabíjačkou so štyrmi fázami nabíjania. Hlavný DC výstup poskytuje plnohodnotné nabíjanie batérií a je vhodný pre olovené, alkalické aj lítiové akumulátory.

Technické parametre:

• výstupné napätie: 230 VAC ± 2 %
• vstupná frekvencia: 50 Hz ± 0,1 %
• vstupné napätie: 187–265 VAC
• vstupná frekvencia: 45–65 Hz
• trvalý výkon pri 25 °C: 6 kW
• špičkový výkon: 11 kW / 1 min
• časovo obmedzený výkon (studený štart): 6,5 kW / 4 hod, 8 kW / 1 hod
• transferový prúd: 50 A
• maximálna účinnosť: 95 %
• vlastná spotreba: max. 28 W
• vlastná spotreba v režime „Search": 8 W
• prevádzková teplota: −40 až +65 °C (chladenie ventilátorom)
• vlhkosť (nekondenzujúca): max. 95 %
• hmotnosť: 29,5 kg
• rozmery (v × š × h): 644 × 320 × 150 mm

Na produkty Victron Energy poskytuje výrobca záruku 5 rokov.
