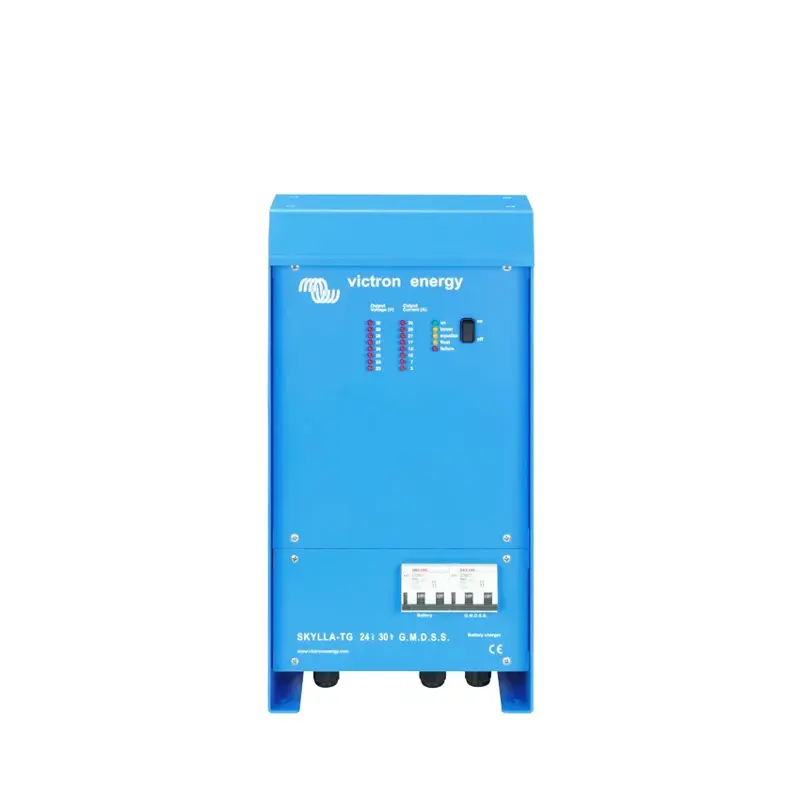

Nabíjačka batérií Skylla-TG 24V/50A GMDSS SDTG2400504

Nabíjačka batérií Skylla-TG 24V/50A GMDSS SDTG2400504

Nabíjačka Skylla-TG GMDSS je plne automatické nabíjacie zariadenie pre 24 V batérie napájané striedavým alebo jednosmerným prúdom.

Digitálny panel GMDSS
Nabíjačka Skylla-TG GMDSS je určená na spoluprácu s externým digitálnym VE.Net panelom GMDSS pre vzdialenú vizualizáciu prevádzkových stavov nabíjačky, nastavenie a aktiváciu alarmových funkcií a pre vizualizáciu stavu batérie. Panel nie je súčasťou nabíjačky, je potrebné ho zakúpiť samostatne. Viac na VE.Net panel GMDSS.

Perfektná nabíjačka pre akýkoľvek typ batérií
Nabíjacie napätie môže byť nastavené presne podľa typu batériového systému (uzavretý alebo otvorený). Najmä uzavreté bezúdržbové batérie musia byť nabíjané správnym napätím, aby bola zaručená dlhá životnosť. Prebíjanie batérie vedie k nadmernému plynovaniu, dôjde k porušeniu uzavretej nádoby bezúdržbovej batérie s následným vyschnutím a zlyhaním.

Vhodná pre striedavé AC a jednosmerné DC napájanie (AC-DC a DC-DC činnosť)
Nabíjačka ponúka široký a univerzálny rozsah vstupného napätia 90 – 265 V striedavého prúdu a rovnako 90 – 400 V jednosmerného prúdu bez predchádzajúceho nastavenia. Nabíjačka Skylla-TG GMDSS dokáže nabíjať akumulátory striedavým aj jednosmerným prúdom.

Schválenie certifikátom Germanischer Lloyd®
Nabíjačka bola schválená skúšobňou Germanischer Lloyd (GL) pre kategóriu C, EMC 1. Kategória C vyjadruje ochranu zariadenia proti vplyvom morského počasia. EMC 1 vyjadruje vedené a vyžarované hodnoty elektromagnetickej emisie pre zariadenia inštalované na mostíku lodí.
Schválenie podľa GL C, EMC1 taktiež znamená, že nabíjačky vyhovujú normám IEC 60945-2002, kategória „chránené" (protected) a „zariadenie môže byť inštalované na kapitánskom mostíku lode". Certifikát GL je udelený pre celý rozsah napätia 185 – 265 V AC.

Vizualizácia stavu nabíjania
Na prednom paneli je pomocou série LED diód indikovaná aktuálna hodnota nabíjacieho napätia a prúdu. Súčasne je indikovaná aktuálna fáza nabíjania, prípadne porucha.

Mikroprocesorom riadené nabíjanie
Nabíjačka Skylla-TG GMDSS obsahuje mikroprocesor, ktorý presne riadi všetky 3 nabíjacie fázy (rýchle nabíjanie, absorpcia, udržiavanie). Nabíjanie prebieha podľa nabíjacej charakteristiky IUoUo s veľmi rýchlym nabíjaním. Nabíjačka neustále sleduje napätie na batérii a na základe toho upravuje nabíjacie napätie a prúd. Ak je batéria vybitá, začne rýchle nabíjanie (bulk alebo boost) končiace pri napätí 28,5 V, nasleduje absorpcia (absorption) so zvýšeným napätím a zníženým prúdom. Poslednou fázou je udržiavanie (float) s napätím 26,5 V.

Ak k batérii paralelne pripojíme spotrebič, dôjde k poklesu napätia. Ak napätie klesne pod určitú hodnotu, nabíjačka prejde do fázy rýchleho nabíjania.

Inteligentný štart
Po zapnutí nabíjačky dôjde k testovaniu stavu nabitia batérie. Ak je batéria vybitá, nabíjačka ju začne nabíjať rýchlym nabíjaním. Ak je naopak nabitá, prejde priamo do fázy udržiavania. Nastavením je možné zabezpečiť, aby nabíjačka vždy začínala rýchlym nabíjaním bez ohľadu na napätie batérie.

Použitie nabíjačky Skylla-TG GMDSS ako zdroj dodávky jednosmerného prúdu
Z dôvodu prvotriedne stabilizovaného a vyhladeného výstupného napätia a v prípade, že nie sú k dispozícii záložné
batérie alebo rozsiahle vyrovnávacie kondenzátory, môže byť nabíjačka Skylla-TG GMDSS použitá na dodávku jednosmerného prúdu a napätia s priamym napájaním spotrebičov.

Dva výstupy pre nabíjanie 2 batériových systémov
Nabíjačka Skylla-TG GMDSS má 2 vzájomne oddelené DC výstupy. Jeden výstup je plnohodnotný s maximálnym prúdom 30 A, druhý výstup je prúdovo obmedzený na hodnotu cca 4 A a má o niečo nižšie výstupné napätie. Tento je určený na nabíjanie štartovacej batérie.

Zvýšenie životnosti batérie: kompenzácia teploty
Každá nabíjačka Skylla-TG GMDSS sa dodáva spolu s teplotným senzorom. Ak je nainštalovaný, nabíjacie napätie sa automaticky znižuje so zvyšujúcou sa teplotou batérie. Zapojenie s teplotným senzorom sa odporúča najmä pre bezúdržbové batérie a/alebo v prípade, keď sa očakávajú výrazné zmeny teploty batérie. Zmeny teploty môžu spôsobiť prebíjanie, plynovanie a následné zlyhanie batérie.

Kompenzácia úbytku napätia
Z dôvodu kompenzácie úbytku napätia na svorkách batérie spôsobeného vnútorným odporom prívodných káblov sú nabíjačky Skylla-TG GMDSS vybavené napäťovým senzorom tak, aby batéria bola nabíjaná správnym nabíjacím
napätím. Nabíjačka je schopná kompenzovať maximálne 2 V úbytku napätia.

Vnútorné ochrany
Nabíjačka Skylla-TG GMDSS je vybavená vnútornými ochranami:

• vnútorná elektronická ochrana proti skratu na výstupe k batérii. Skratom sa považuje prúd vyšší než maximálny prúd, ktorý je nabíjačka schopná generovať. Akonáhle skrat pominie, nabíjačka sa sama automaticky uvedie do štandardného prevádzkového stavu.
• nabíjačka je na vstupe chránená poistkou, nebude poškodená vstupným napätím v rozsahu 0 – 300 V a frekvenciou v rozsahu 0 – 65 Hz.
• ak napätie na batérii vzrastie nad 35,5 V, dôjde k vypnutiu nabíjačky. K jej opätovnému zapnutiu dôjde pri poklese napätia pod 33,5 V.
• výstupy k batériám sú chránené poistkou.
• pri teplote okolia nad 40 °C klesá nabíjací prúd. Pri veľmi vysokých vnútorných teplotách nabíjačky dôjde k jej vypnutiu. Po poklese teploty sa nabíjačka automaticky uvedie do prevádzky. Prehriatie je indikované LED diódami. - ak rýchle nabíjanie trvá dlhšie než 10 hodín, dôjde k prechodu do fázy udržiavania (pokles prúdu). Ide o ochranu pri prípadnom poškodení batérie a obmedzenie tvorby nebezpečných plynov.
• nabíjačka nemá ochranu proti prepólovaniu pripojenia výstupu na batériu!

Parametre a ich nastavovanie
Parametre nabíjačky sú nastavené na štandardné hodnoty, ktoré môžu byť zmenené podľa individuálnych požiadaviek. Zmeny sa vykonávajú pomocou potenciometrov a DIP prepínačov vo vnútri zariadenia. Je možné napríklad nastaviť trvalé rýchle nabíjanie, úpravu hodnoty napätia rýchleho nabíjania a udržiavacieho nabíjania, dĺžku absorpčnej fázy nabíjania (0, 4, 8 alebo 12 hod), kompenzáciu úbytku napätia oddeľovačmi, pripojenie spotrebičov na výstup nabíjačky bez nabíjania batérie (zapnutie režimu „trvalého rýchleho nabíjania" a voľba vhodného výstupného napätia).

Bezpotenciálové relé
Nabíjačka je vybavená relé, ktoré je aktívne, ak je napätie batérie v rozsahu 23,8 – 33,5 V.

Nabíjačka môže byť trvalo pripojená k batérii bez rizika prebíjania. Nie je nutná jej demontáž ani pri dlhodobom nepoužívaní batérie. Naopak je žiaduce mať nabíjačku trvalo pripojenú a udržiavať batériu v nabitom stave. To má priaznivý vplyv na jej životnosť.

Nabíjačka bola navrhnutá v Holandsku. Je určená do vnútorného prostredia, na zvislú montáž na stenu, prípadne aj vodorovnú montáž.

Doporučené príslušenstvo:

VE.NET panel GMDSS – externý digitálny panel pre vizualizáciu prevádzkových stavov nabíjačky, nastavenie a sledovanie alarmových stavov a získavanie informácií o stave batérie.

Technické parametre:

• Nominálne vstupné napätie (AC): 230 V
• Vstupný rozsah napätia striedavého prúdu (AC): 90 – 265 V
• Vstupný rozsah napätia jednosmerného prúdu (DC): 90 – 400 V
• Vstupná frekvencia: 45 – 65 Hz alebo jednosmerné napätie
• Výrobné nastavenie absorpčného napätia (absorption): 28,5 V
• Výrobné nastavenie udržiavacieho napätia (float): 26,5 V
• Minimálne napätie: 25 V
• Maximálny nabíjací prúd hlavnej batérie: 50 A
• Nabíjací prúd pomocnej (štartovacej) batérie: 4 A
• Nabíjacia charakteristika: IUoUo (trojstupňová)
• Odporúčaný rozsah kapacity batérie: 250 – 500 A
• Teplotný senzor pre kompenzáciu nabíjacieho napätia: áno
• Môže byť použitá ako jednosmerný zdroj: áno
• Nútené chladenie: áno
• Ochrany: proti skratu na výstupe, prehriatiu
• Rozsah prevádzkových teplôt: – 20 až + 60 °C
• Maximálna (nekondenzujúca) vlhkosť: 95%
• Materiál krytu: hliník
• Farba krytu: modrá RAL 5012
• Napojenie batérií: skrutky M8
• Pripojenie na 230 V AC: skrutková svorka 2,5 mm2
• Stupeň krytia: IP 21
• Hmotnosť: 5,5 kg
• Rozmery (výška x šírka x hĺbka v mm): 365 x 250 x 147
