Nabíjačka baterií Skylla-TG 24V/100A 3 fázy STG024100300

Nabíjačka baterií Skylla-TG 24V/100A 3 fázy STG024100300

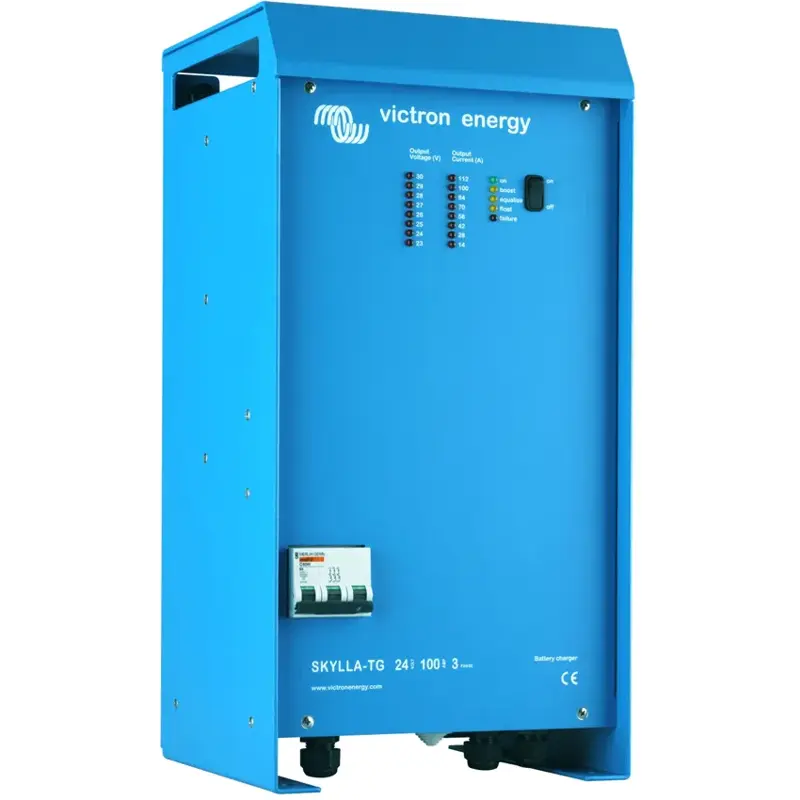

Nabíjačka Skylla-TG je plne automatické trojfázové nabíjacie zariadenie pre 24 V batérie napájané striedavým prúdom.

Perfektná nabíjačka pre akýkoľvek typ batérií
Nabíjacie napätie môže byť nastavené presne podľa typu batériového systému (uzavretý alebo otvorený). Najmä uzavreté bezúdržbové batérie musia byť nabíjané správnym napätím, aby bola zaručená dlhá životnosť. Prebíjanie batérie vedie k nadmernému plynovaniu, dôjde k porušeniu uzavretej nádoby bezúdržbovej batérie s následným vyschnutím a zlyhaním.

Trojfázové vstupné napájanie striedavým prúdom
Nabíjačka ponúka široký rozsah vstupného trojfázového napätia 320 – 450 V striedavého prúdu.

Vizualizácia stavu nabíjania
Na prednom paneli je pomocou série LED diód indikovaná aktuálna hodnota nabíjacieho napätia a prúdu. Súčasne je indikovaná aktuálna fáza nabíjania, prípadne porucha.

Mikroprocesorom riadené nabíjanie
Nabíjačka Skylla TG obsahuje mikroprocesor, ktorý presne riadi všetky 3 nabíjacie fázy (rýchle nabíjanie, absorpcia, udržiavanie). Nabíjanie prebieha podľa nabíjacej charakteristiky IUoUo s veľmi rýchlym nabíjaním. Nabíjačka neustále sleduje napätie na batérii a na základe toho upravuje nabíjacie napätie a prúd. Ak je batéria vybitá, začne rýchle nabíjanie (bulk alebo boost) končiace pri napätí 28,5 V, nasleduje absorpcia (absorption) so zvýšeným napätím a zníženým prúdom. Poslednou fázou je udržiavanie (float) s napätím 26,5 V.

Ak k batérii paralelne pripojíme spotrebič, dôjde k poklesu napätia. Ak napätie klesne pod určitú hodnotu, nabíjačka prejde do fázy rýchleho nabíjania.

Inteligentný štart
Po zapnutí nabíjačky dôjde k testovaniu stavu nabitia batérie. Ak je batéria vybitá, nabíjačka ju začne nabíjať rýchlym nabíjaním. Ak je naopak nabitá, prejde priamo do fázy udržiavania. Nastavením je možné zabezpečiť, aby nabíjačka vždy začínala rýchlym nabíjaním bez ohľadu na napätie batérie.

Použitie nabíjačky Skylla TG ako zdroj dodávky jednosmerného prúdu
Z dôvodu prvotriedne stabilizovaného a vyhladeného výstupného napätia a v prípade, že nie sú k dispozícii záložné
batérie alebo rozsiahle vyrovnávacie kondenzátory, môže byť nabíjačka Skylla TG použitá na dodávku jednosmerného prúdu a napätia s priamym napájaním spotrebičov.

Dva výstupy pre nabíjanie 2 batériových systémov
Nabíjačka Skylla TG má 2 vzájomne oddelené DC výstupy. Jeden výstup je plnohodnotný s maximálnym prúdom 100 A, druhý výstup je prúdovo obmedzený na hodnotu cca 4 A a má o niečo nižšie výstupné napätie. Tento je určený na nabíjanie štartovacej batérie.

Zvýšenie životnosti batérie: kompenzácia teploty
Každá nabíjačka Skylla TG sa dodáva spolu s teplotným senzorom. Ak je nainštalovaný, nabíjacie napätie sa automaticky znižuje so zvyšujúcou sa teplotou batérie. Zapojenie s teplotným senzorom sa odporúča najmä pre bezúdržbové batérie a/alebo v prípade, keď sa očakávajú výrazné zmeny teploty batérie. Zmeny teploty môžu spôsobiť prebíjanie, plynovanie a následné zlyhanie batérie.

Kompenzácia úbytku napätia
Z dôvodu kompenzácie úbytku napätia na svorkách batérie spôsobeného vnútorným odporom prívodných káblov sú nabíjačky Skylla TG vybavené napäťovým senzorom tak, aby batéria bola nabíjaná správnym nabíjacím
napätím. Nabíjačka je schopná kompenzovať maximálne 2 V úbytku napätia.

Vnútorné ochrany
Nabíjačka Skylla TG je vybavená vnútornými ochranami:

vnútorná elektronická ochrana proti skratu na výstupe k batérii. Skratom sa považuje prúd vyšší než maximálny prúd, ktorý je nabíjačka schopná generovať. Akonáhle skrat pominie, nabíjačka sa sama automaticky uvedie do štandardného prevádzkového stavu.
ak napätie na batérii vzrastie nad 35,5 V, dôjde k vypnutiu nabíjačky. K jej opätovnému zapnutiu dôjde pri poklese napätia pod 33,5 V.
výstupy k obom batériám sú chránené poistkou.
pri teplote okolia nad 40 °C klesá nabíjací prúd. Pri veľmi vysokých vnútorných teplotách nabíjačky dôjde k jej vypnutiu. Po poklese teploty sa nabíjačka automaticky uvedie do prevádzky. Prehriatie je indikované LED diódami. - ak rýchle nabíjanie trvá dlhšie než 10 hodín, dôjde k prechodu do fázy udržiavania (pokles prúdu). Ide o ochranu pri prípadnom poškodení batérie a obmedzenie tvorby nebezpečných plynov.
nabíjačka nemá ochranu proti prepólovaniu pripojenia výstupu na batériu!

Parametre a ich nastavovanie
Parametre nabíjačky sú nastavené na štandardné hodnoty, ktoré môžu byť zmenené podľa individuálnych požiadaviek. Zmeny sa vykonávajú pomocou potenciometrov a DIP prepínačov vo vnútri zariadenia. Je možné napríklad nastaviť trvalé rýchle nabíjanie, úpravu hodnoty napätia rýchleho nabíjania a udržiavacieho nabíjania, dĺžku absorpčnej fázy nabíjania (0, 4, 8 alebo 12 hod), kompenzáciu úbytku napätia oddeľovačmi, pripojenie spotrebičov na výstup nabíjačky bez nabíjania batérie (zapnutie režimu „trvalého rýchleho nabíjania" a voľba vhodného výstupného napätia).

Bezpotenciálové relé
Nabíjačka je vybavená relé, ktoré je aktívne, ak je napätie batérie v rozsahu 23,8 – 33,5 V.

Nabíjačka môže byť trvalo pripojená k batérii bez rizika prebíjania. Nie je nutná jej demontáž ani pri dlhodobom nepoužívaní batérie. Naopak je žiaduce mať nabíjačku trvalo pripojenú a udržiavať batériu v nabitom stave. To má priaznivý vplyv na jej životnosť.

Nabíjačka bola navrhnutá v Holandsku. Je určená do vnútorného prostredia, na zvislú montáž na stenu, prípadne aj vodorovnú montáž.

Doporučené príslušenstvo:

Ovládací panel Skylla – umožňuje externe a manuálne meniť maximálnu hodnotu nabíjacieho prúdu. To je užitočné, ak je zdroj elektrického prúdu slabý a hrozí jeho preťaženie. Súčasne umožňuje sledovať, či nabíjačka funguje a v akej fáze nabíjania sa nachádza.

Spínač nabíjačky Skylla – umožňuje vzdialené zapínanie a vypínanie nabíjačky

Sledovač stavu batérií BMV 600S – sofistikované multifunkčné zariadenie na sledovanie aktuálneho stavu batérie, štatistiky, možnosť spúšťania zvukového alarmu podľa napätia batérie, možnosť spínania relé podľa napätia batérie a mnoho ďalšieho.

Nabíjačka disponuje na vnútornej svorkovnici možnosťou pripojenia voltmetra a ampérmetra.

Technické parametre:

• Vstupné striedavé napätie: 3 x 400 V
• Vstupný rozsah napätia (AC): 320 – 450 V
• Frekvencia: 45 – 65 Hz
• Továrenské nastavenie absorpčného napätia: 28,5 V
• Továrenské nastavenie udržiavacieho napätia: 26,5 V
• Minimálne napätie: 25 V
• Maximálny nabíjací prúd hlavnej batérie: 100 A
• Nabíjací prúd pomocnej (štartovacej) batérie: 4 A
• Nabíjacia charakteristika: IUoUo (trojstupňová)
• Odporúčaný rozsah kapacity batérie: 500 – 1000 Ah
• Teplotný senzor: áno
• Možnosť použitia ako DC zdroj: áno
• Nútené chladenie: áno
• Ochrany: skrat, prehriatie
• Prevádzková teplota: –40 až +60 °C
• Max. vlhkosť: 95 %
• Materiál: hliník
• Farba: modrá RAL 5012
• Pripojenie batérie: M8
• AC pripojenie: 2,5 mm²
• Krytie: IP21
• Hmotnosť: 23 kg
• Rozmery (v × š × h): 515 × 260 × 265 mm

Prezrite si podrobný online manuál s popisom všetkých Smart funkcií tu.

Datový list PDF

Návod PDF

Ďalšie schémy a brožúry na stiahnutie
