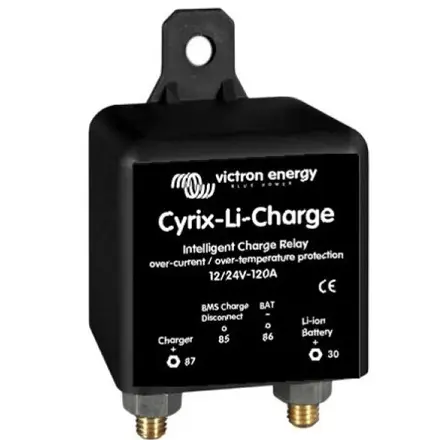

Prepojovač batérií Victron Energy Cyrix-Li-Charge 12/24V 120A CYR010120430

Prepojovač batérií Victron Energy Cyrix-Li-Charge 12/24V 120A CYR010120430

Cyrix-Li-Charge pripojí nabíjačku batérií s oneskorením 3 sekundy:
pokiaľ je riadiaci vstup napájaný z BMS a zároveň
ak je na kontakte nabíjačky viac ako 13,7V (resp. 27,4V alebo 54,8V),
ak na kontakte batérie je viac ako 2V (Cyrix zostane otvorený, kým nie je pripojený k batérii).
Cyrix-Li-Charge sa okamžite vypne, kedykoľvek na jeho riadiacom vstupe z BMS nebude napájanie, z dôvodu prepätia alebo prehriatia článku batérie.
Všeobecne sa alarm prepätia článku resetuje krátko po zastavení nabíjania. Cyrix potom nabíjačku znovu pripojí po uplynutí 3 sekúnd. Po dvoch pokusoch sa oneskorenie 3 sekundy predĺži na 10 minút.
Pokiaľ je napätie batérie menšie ako 13,5V (resp. 27V alebo 54V), Cyrix sa odpojí s oneskorením 1 hodiny.

Poznámka 1: V prípade nulového vybíjacieho prúdu alebo malého vybíjacieho prúdu sa Cyrix neodpojí krátko po vypnutí alebo odpojení nabíjačky, pretože napätie akumulátora zostane vyššie ako 13,5V.
Poznámka 2: Ak sa po odpojení Cyrixu výstup nabíjačky okamžite zvýši na 13,7V a viac, Cyrix sa znovu s oneskorením 3 sekundy opäť zapne.

Podrobné technické parametre nájdete v priloženom súbore.
