Digitálny multifunkčný panel 200/200A REC020005010

Digitálny multifunkčný panel 200/200A REC020005010

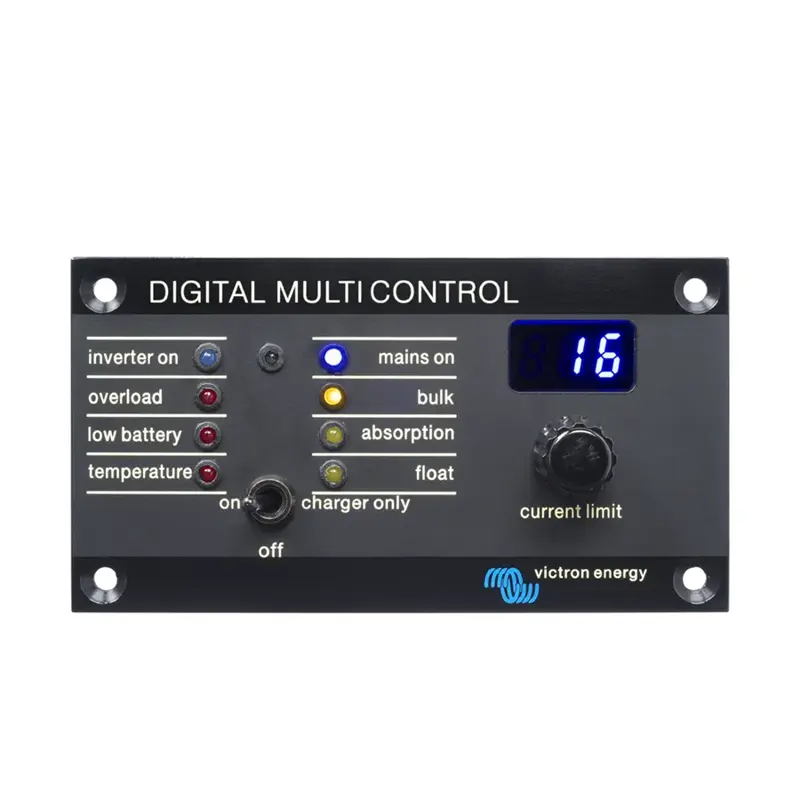

Panel pre vzdialené ovládanie a sledovanie meničov/nabíjačiek radu MultiPlus a Quattro a to v samostatnom, paralelnom aj trojfázovom povoze. Umožňuje páčkovým spínačom vzdialene zapínať a vypínať pripojené zariadenie, prípadne voliť režim „iba nabíjačka". Ďalej umožňuje meniť hodnotu maximálneho vstupného prúdu zo siete alebo iného zdroja striedavého prúdu. Nastavená hodnota sa trvalo zobrazuje na digitálnom displeji. Panel zobrazuje pomocou LED diód prevádzkový stav. Naľavo sa zobrazuje zapnutie/vypnutie meniča, preťaženie spotrebičmi, nízky stav nabitia akumulátorov a vysoké teploty zariadenia. Napravo sa zobrazuje napojenie na sieť (generátor) a fáza nabíjania akumulátorov. Prepojenie s ovládaným zariadením je pomocou UTP kábla s koncovkami RJ45 (nie je súčasťou dodávky). Panel je určený na vsadenie do steny, elektrokrabice a podobne. Panel má tlačidlo konfigurácie pre individuálne nastavenie. Ďalšie informácie v návode nižšie.
Ide o voliteľné príslušenstvo k zariadeniam MultiPlus a Quattro, ktoré sú štandardne ovládané priamo na zariadení.

Technické údaje:

• Napájacie napätie 9 až 70VDC
• Napájací prúd v Standby režime <5mA (12 V, 24V)
• Napájací prúd v Aktívnom režime <30mA (12V) a <15mA (24V)
• Rozsah prevádzkovej teploty 0 až 50 °C
• Rozmery 65 x 120 x 55mm
• Čistá hmotnosť 120 g
• Telo prístroja z hliníka

Viac informácii v tomto dokumente
