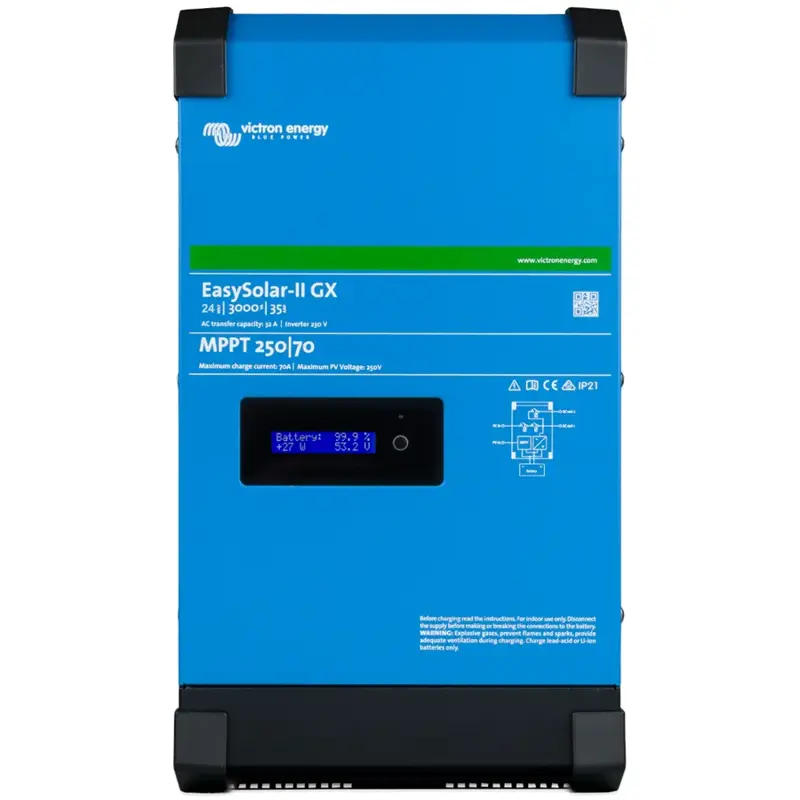

Hybridná solárna jednotka EasySolar-II 24/3000/70-32 MPPT 250/70 GX PMP242307010

Hybridná solárna jednotka EasySolar-II 24/3000/70-32 MPPT 250/70 GX PMP242307010

Riešenie solárnej energie typu „všetko v jednom“.

Zariadenie Victron EasySolar-II GX integruje nasledujúce prvky:

• menič / nabíjač MultiPlus-II 24 V / 3000 VA / 70-32 A

• solárny regulátor nabíjania SmartSolar MPPT 250/70-Tr

• zariadenie GX s displejom 2 × 16 znakov

Tieto prvky sú spojené dohromady v jednej jednotke, čo výrazne zjednodušuje väčšinu inštalácií a šetrí čas aj peniaze.

Vstavaný displej a Wi-Fi

Na displeji sa zobrazujú parametre batérie, meniča a solárneho regulátora.
K tým istým parametrom je možné pristupovať pomocou smartfónu alebo iného zariadenia podporujúceho Wi-Fi. Prostredníctvom Wi-Fi je navyše možné celý systém nastavovať.

Solárny regulátor

DC výstup solárneho MPPT regulátora je zapojený paralelne s DC pripojením meniča/nabíjača MultiPlus-II.
Mechanizmus zapínania a vypínania zariadenia MultiPlus-II je riadený aj solárnym MPPT regulátorom.

Zariadenie GX

Integrované zariadenie GX zahŕňa:

• rozhranie VE.Can – možno ho použiť na pripojenie zariadení Victron VE.Can (napr. VE.Can MPPT) alebo ho možno pomocou vzdialenej konzoly prekonfigurovať na použitie s kompatibilnou Li-ion batériou s CAN-busom

• USB port

• Ethernetový port

• port VE.Direct

Zariadenie GX riadi MultiPlus-II a solárny MPPT regulátor prostredníctvom príslušných pripojení VE.Bus a VE.Direct a po pripojení na internet zabezpečuje spojenie systému s portálom VRM spoločnosti Victron Energy.

Portál VRM

Bezplatná webová stránka Victron Energy pre vzdialené monitorovanie (VRM) zobrazuje všetky systémové údaje v prehľadnej grafickej podobe. Prostredníctvom portálu VRM je možné tiež na diaľku meniť nastavenia systému. Alarmy je možné prijímať e-mailom.
Portál VRM si môžete vyskúšať na DEMO účte tu:
https://vrm.victronenergy.com/landingpage

Na pripojenie k portálu VRM stačí jednotku pripojiť k internetu.

Ostrovná prevádzka:

Sériové pripojenie k distribučnej sieti:

Paralelné pripojenie k distribučnej sieti:

Hybridná prevádzka

Hybridné fungovanie systému EasySolar je určené pre aplikácie, kde je na jeho AC vstupe trvalo dostupná distribučná sieť. V tomto režime jednotka uprednostňuje energiu z fotovoltického poľa a/alebo z batérie pred energiou zo siete.

Hybridnú funkciu je potrebné v systéme EasySolar primerane nastaviť (vzdialene alebo pomocou rozhrania MK3-USB a programu VE.Configure 3 – nie je súčasťou dodávky). Ak je sieť prítomná, EasySolar je k nej trvalo pripojený, a to aj vtedy, keď ju bezprostredne nepotrebuje (batéria nie je vybitá a menič nie je preťažený). Zo siete sa neustále odoberá a/alebo do nej dodáva minimálne množstvo energie bez ohľadu na aktuálny prevádzkový stav (vyskytujú sa malé technické, merateľné pretoky do siete).

Aj pri pripojenej distribučnej sieti je pre napájanie AC spotrebičov uprednostnený odber energie z fotovoltického poľa a/alebo z batérie. Fotovoltické pole vyrába elektrickú energiu, ktorou sú prioritne a priamo, bez účasti batérie, napájané 230 V AC spotrebiče prostredníctvom meniča/nabíjača.

Ak je výroba z fotovoltického poľa vyššia než spotreba spotrebičov, prebytočná energia sa adaptívnym spôsobom pomocou MPPT regulátora ukladá do batérie. Ak je batéria nabitá, MPPT regulátor automaticky obmedzí výrobu z fotovoltického poľa (prípadne je energia cielene dodávaná do distribučnej siete v závislosti od nastavenia).

Ak je batéria vybitá pod prednastavenú úroveň, odber energie z fotovoltického poľa a batérie sa ukončí a AC spotrebiče sú napájané výhradne z distribučnej siete. Hneď ako sa batéria čiastočne dobije z fotovoltického systému (o 5–10 %), opäť dôjde k automatickému napájaniu AC spotrebičov z fotovoltického poľa a/alebo z batérie.

Ak odber AC spotrebičov prekročí 80–90 % maximálneho trvalého výkonu meniča/nabíjača, menič/nabíjač si doplní potrebnú energiu primerane zo siete (funkcia GridAssist), aby nedošlo k jeho preťaženiu.

Pri výpadku siete (blackout) napájanie AC spotrebičov aj dobíjanie batérie z fotovoltického poľa pokračuje bez prerušenia – fungovanie systému EasySolar je úplne nezávislé od siete. Pri výpadku siete sa batéria vybíja na hlbšiu (definovanú) úroveň než pri prítomnej sieti. Zároveň môže napájať AC spotrebiče len do maximálneho trvalého výkonu meniča.

Ak dôjde počas výpadku siete k vypnutiu meniča/nabíjača z dôvodu vybitej batérie a následne sa sieť obnoví, menič/nabíjač sa automaticky aktivuje, začne napájať AC spotrebiče a dobije batériu zo siete na minimálnu prednastavenú hodnotu.

V princípe ide o tzv. DC coupling. Systém umožňuje aktiváciu funkcie ochrany olovenej batérie proti negatívnym vplyvom dlhodobého vybitia (uprednostňuje využitie solárnej energie na dobitie batérie alebo dobitie batérie zo siete). EasySolar je možné za určitých podmienok kombinovať aj so sieťovým meničom (meničmi) na vstupe alebo výstupe (AC coupling).

Viac informácií nájdete v online manuáli ESS alebo na vyžiadanie.

V štandardných rodinných domoch je zvyčajne k dispozícii trojfázová prípojka. Jednotlivé fázy sú privedené do hlavného rozvádzača a na každú fázu sú pripojené vybrané jednofázové spotrebiče alebo okruhy. EasySolar sa jednoducho zapojí do jednej vybranej fázy pred vstupom do hlavného rozvádzača. V hlavnom rozvádzači sa potom na daný zálohovaný okruh pripoja vybrané spotrebiče, ktoré chceme prioritne napájať solárnou energiou.

Jednotka EasySolar je výbornou voľbou aj pre tzv. ostrovné systémy bez dostupnej distribučnej siete – k jednotke EasySolar môže byť pripojená elektrocentrála ako záložný zdroj energie.

Podrobné technické parametre nájdete v priloženom súbore.
