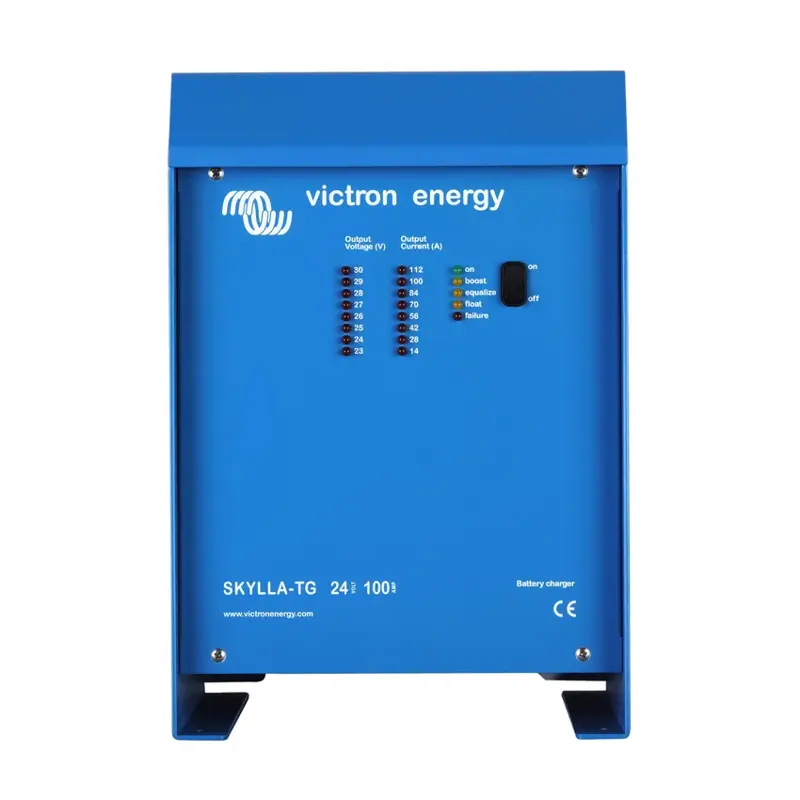

Nabíjačka batérií Skylla-TG 24V/100A SDTG2401001

Nabíjačka batérií Skylla-TG 24V/100A SDTG2401001

Nabíjačka Skylla-TG je plne automatické nabíjacie zariadenie pre 24 V batérie napájané striedavým alebo jednosmerným prúdom.

Perfektná nabíjačka pre rôzne typy batérií
Nabíjacie napätie môže byť nastavené presne podľa typu batériového systému (uzavretý alebo otvorený). Najmä uzavreté bezúdržbové batérie musia byť nabíjané správnym napätím, aby bola zaručená dlhá životnosť. Prebitie batérie vedie k nadmernému plynovaniu, poškodeniu uzavretej nádoby a následnému vysychaniu a zlyhaniu batérie.

Vhodná pre striedavé AC a jednosmerné DC napájanie (AC-DC a DC-DC prevádzka)
Nabíjačka ponúka široký rozsah vstupného napätia 185–264 V striedavého prúdu a 180–400 V jednosmerného prúdu. Skylla-TG tak dokáže nabíjať akumulátory striedavým aj jednosmerným prúdom.

Vizualizácia stavu nabíjania
Na prednom paneli séria LED diód indikuje aktuálnu hodnotu nabíjacieho napätia a prúdu, fázu nabíjania alebo prípadnú poruchu.

Mikroprocesorom riadené nabíjanie
Nabíjačka obsahuje mikroprocesor, ktorý presne riadi všetky 3 nabíjacie fázy: rýchle nabíjanie, absorpcia a udržiavanie. Nabíjanie prebieha podľa charakteristiky IUoUo s veľmi rýchlym nabíjaním. Nabíjačka neustále sleduje napätie na batérii a podľa toho upravuje napätie a prúd. Pri vybití batérie začne rýchle nabíjanie (bulk alebo boost) do napätia 28,5 V, nasleduje absorpcia s vyšším napätím a nižším prúdom a posledná fáza je udržiavanie (float) s napätím 26,5 V.

Ak k batérii pripojíme spotrebič, môže dôjsť k poklesu napätia. Ak napätie klesne pod určitú hodnotu, nabíjačka prejde do fázy rýchleho nabíjania.

Inteligentný štart
Po zapnutí nabíjačky sa testuje stav nabitia batérie. Pri vybitej batérii začne rýchle nabíjanie, pri nabitej batérii prejde priamo do udržiavania. Nastavením je možné zabezpečiť, aby nabíjačka vždy začínala rýchlym nabíjaním bez ohľadu na napätie batérie.

Použitie ako zdroj jednosmerného prúdu
Vďaka stabilizovanému a vyhladenému výstupnému napätiu môže Skylla-TG dodávať jednosmerný prúd a napätie priamo pre spotrebiče, ak nie sú k dispozícii záložné batérie alebo vyrovnávacie kondenzátory.

Dva výstupy pre nabíjanie dvoch batériových systémov
Nabíjačka má 2 oddelené DC výstupy: jeden plnohodnotný s max. prúdom 100 A a druhý s obmedzeným prúdom cca 4 A a nižším výstupným napätím, určený pre štartovaciu batériu.

Zvýšenie životnosti batérie: kompenzácia teploty
Každá nabíjačka obsahuje teplotný senzor, ktorý automaticky upravuje nabíjacie napätie podľa teploty batérie. Odporúča sa najmä pre bezúdržbové batérie a pri výrazných teplotných zmenách.

Kompenzácia úbytku napätia
Vďaka napäťovému senzoru môže nabíjačka kompenzovať úbytok napätia na svorkách spôsobený odporom prívodných káblov až do 2 V.

Vnútorné ochrany

• Elektronická ochrana proti skratom na výstupe

• Ochrana vstupu poistkou (0–300 V, 0–65 Hz)

• Vypnutie pri napätí >35,5 V, opätovné zapnutie <33,5 V

• Ochrana výstupov poistkou

• Zníženie nabíjacieho prúdu pri teplote okolia >40 °C, vypnutie pri vysokých vnútorných teplotách, indikácia LED

• Automatický prechod do udržiavania po 10 h rýchleho nabíjania

• Nabíjačka nemá ochranu proti prepólovaniu výstupu

Parametre a nastavenia
Parametre sú nastaviteľné pomocou potenciometrov a DIP prepínačov. Možnosti: trvalé rýchle nabíjanie, úprava napätia rýchleho a udržiavacieho nabíjania, dĺžka absorpčnej fázy (0,4,8 alebo 12 h), kompenzácia úbytku napätia, pripojenie spotrebičov bez nabíjania batérie.

Bezpotenciálové relé
Aktívne pri napätí batérie 23,8–33,5 V.

Trvalé pripojenie k batérii
Nabíjačku je možné nechať pripojenú k batérii bez rizika prebitia, čo zvyšuje jej životnosť.

Konštrukcia a montáž
Navrhnutá v Holandsku pre vnútorné prostredie, vertikálna alebo horizontálna montáž.

Doporučené príslušenstvo

• Ovládací panel Skylla – manuálna regulácia max. nabíjacieho prúdu a monitorovanie fázy nabíjania

• Spínač nabíjačky Skylla – diaľkové zapínanie a vypínanie

• Monitor stavu batérií BMV 600S – multifunkčný pre sledovanie stavu, alarmy a relé

Technické parametre

• Nominálne vstupné napätie AC: 230 V

• Vstupný rozsah AC: 185–264 V

• Vstupný rozsah DC: 180–400 V

• Frekvencia: 45–65 Hz alebo DC

• Absorpčné napätie: 28,5 V

• Udržiavacie napätie: 26,5 V

• Minimálne napätie: 25 V

• Max. nabíjací prúd hlavnej batérie: 100 A

• Nabíjací prúd pomocnej batérie: 4 A

• Charakteristika: IUoUo (trostupňová)

• Odporúčaný rozsah kapacity batérie: 500–1000 Ah

• Teplotný senzor: áno

• Možnosť použitia ako DC zdroj: áno

• Nucené chladenie: áno

• Ochrany: proti skratu, prehriatiu

• Prevádzková teplota: –40 až +60 °C

• Max. vlhkosť: 95 % (nekondenzujúca)

• Materiál krytu: hliník, farba modrá RAL 5012

• Pripojenie batérií: M8 skrutky

• Pripojenie na 230 V AC: svorka 2,5 mm²

• Krytie: IP21

• Hmotnosť: 10 kg

• Rozmery (V × Š × H): 365 × 250 × 257 mm
