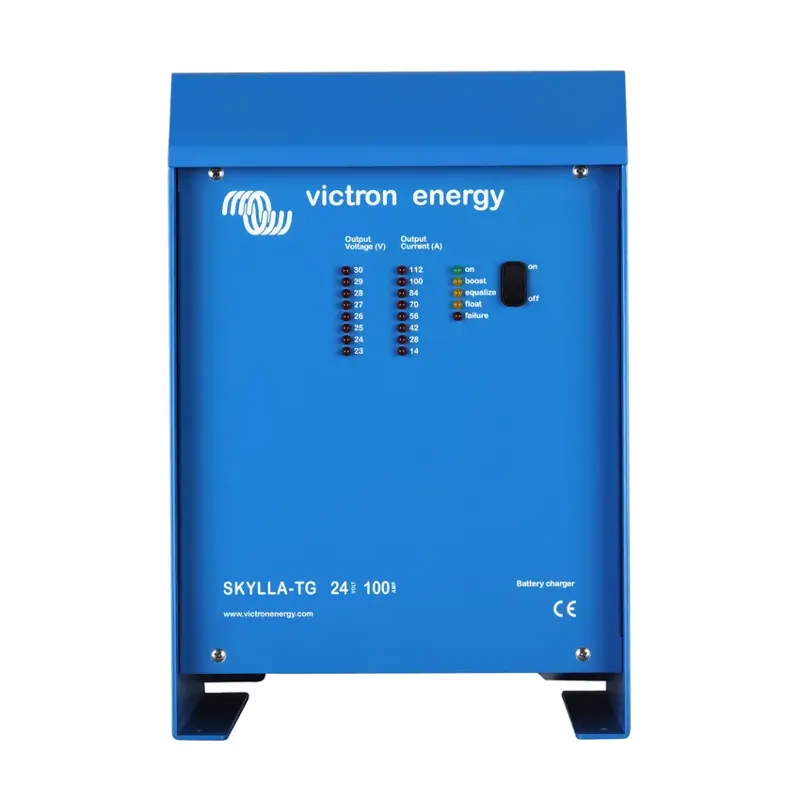

Nabíjačka batérií Skylla-TG 24V/80A SDTG2400801

Nabíjačka batérií Skylla-TG 24V/80A SDTG2400801

Nabíjačka Skylla-TG je plne automatické nabíjacie zariadenie pre 24 V batérie napájané striedavým alebo jednosmerným prúdom.

Perfektná nabíjačka pre rôzne typy batérií
Nabíjacie napätie môže byť nastavené presne podľa typu batériového systému (uzavretý alebo otvorený). Najmä uzavreté bezúdržbové batérie musia byť nabíjané správnym napätím, aby bola zaručená ich dlhá životnosť. Prebitie batérie vedie k nadmernému plynovaniu, poškodeniu uzavretej nádoby a následnému vyschnutiu a zlyhaniu batérie.

Vhodná pre striedavé AC a jednosmerné DC napájanie (AC-DC a DC-DC prevádzka)
Nabíjačka ponúka široký rozsah vstupného napätia 185 – 264 V striedavého prúdu a 180 – 400 V jednosmerného prúdu. Skylla-TG tak dokáže nabíjať batérie striedavým aj jednosmerným prúdom.

Vizualizácia stavu nabíjania
Na prednom paneli je pomocou série LED diód indikovaná aktuálna hodnota nabíjacieho napätia a prúdu. Súčasne je zobrazená aktuálna fáza nabíjania alebo prípadná porucha.

Mikroprocesorom riadené nabíjanie
Skylla-TG obsahuje mikroprocesor, ktorý presne riadi všetky tri nabíjacie fázy (rýchle nabíjanie, absorpcia, udržiavanie). Nabíjanie prebieha podľa nabíjacej charakteristiky IUoUo s veľmi rýchlym nabíjaním. Nabíjačka neustále sleduje napätie batérie a podľa toho upravuje nabíjacie napätie a prúd. Ak je batéria vybitá, začne rýchle nabíjanie (bulk alebo boost) končiace pri napätí 28,5 V, nasledované absorpciou (absorption) so zvýšeným napätím a zníženým prúdom. Poslednou fázou je udržiavanie (float) s napätím 26,5 V.

Ak je k batérii paralelne pripojený spotrebič, napätie môže poklesnúť. Ak napätie klesne pod určitú hranicu, nabíjačka prejde do fázy rýchleho nabíjania.

Inteligentný štart
Po zapnutí nabíjačky sa testuje stav nabitia batérie. Ak je batéria vybitá, nabíjačka začne rýchle nabíjanie. Ak je nabitá, prejde priamo do fázy udržiavania. Nastavením je možné zabezpečiť, aby nabíjačka vždy začínala rýchlym nabíjaním bez ohľadu na napätie batérie.

Použitie Skylla-TG ako zdroja jednosmerného prúdu
Vďaka stabilizovanému a vyhladenému výstupnému napätiu a pri absencii záložných batérií alebo veľkých vyrovnávacích kondenzátorov môže byť nabíjačka použitá na priame napájanie spotrebičov jednosmerným prúdom a napätím.

Dva výstupy pre nabíjanie 2 batériových systémov
Skylla-TG má 2 navzájom oddelené DC výstupy. Jeden výstup je plnohodnotný s maximálnym prúdom 80 A, druhý je obmedzený na cca 4 A a má mierne nižšie výstupné napätie. Tento výstup je určený pre nabíjanie štartovacej batérie.

Predĺženie životnosti batérie: kompenzácia teploty
Každá nabíjačka je dodávaná s teplotným senzorom. Ak je nainštalovaný, nabíjacie napätie sa automaticky znižuje so zvyšujúcou sa teplotou batérie. Toto zapojenie sa odporúča hlavne pre bezúdržbové batérie alebo pri očakávaných výrazných teplotných zmenách, ktoré môžu spôsobiť prebitie, plynovanie a následné zlyhanie batérie.

Kompenzácia úbytku napätia
Na kompenzáciu poklesu napätia na svorkách batérie spôsobeného vnútorným odporom prívodných káblov sú nabíjačky Skylla-TG vybavené napäťovým senzorom, ktorý zabezpečí správne nabíjacie napätie. Nabíjačka môže kompenzovať až 2 V úbytok napätia.

Vnútorné ochrany

• Elektronická ochrana proti skratu na výstupe k batérii. Pri skratu, keď prúd presiahne maximálnu hodnotu, sa nabíjačka po jeho zániku automaticky uvedie do normálneho prevádzkového stavu.

• Vstup je chránený poistkou; nabíjačka nie je poškodená napätím 0 – 300 V a frekvenciou 0 – 65 Hz.

• Ak napätie na batérii presiahne 35,5 V, nabíjačka sa vypne a znovu sa zapne pri poklese napätia pod 33,5 V.

• Výstupy pre obe batérie sú chránené poistkou.

• Pri teplote okolia nad 40 °C klesá nabíjací prúd. Pri veľmi vysokých vnútorných teplotách sa nabíjačka vypne a po ochladení sa automaticky znovu uvedie do prevádzky. Prehriatie signalizujú LED diódy.

• Ak rýchle nabíjanie trvá dlhšie než 10 hodín, nabíjačka prejde do fázy udržiavania (pokles prúdu) – ochrana proti poškodeniu batérie a tvorbe nebezpečných plynov.

• Nabíjačka nemá ochranu proti prepólovaniu pripojenia na batériu.

Parametre a ich nastavenie
Parametre sú nastavené na štandardné hodnoty, ktoré je možné upraviť podľa individuálnych požiadaviek pomocou potenciometrov a DIP prepínačov vo vnútri zariadenia. Je možné nastaviť napr. trvalé rýchle nabíjanie, upraviť napätie rýchleho a udržiavacieho nabíjania, dĺžku absorpčnej fázy (0, 4, 8 alebo 12 h), kompenzáciu úbytku napätia oddelovačmi, napojenie spotrebičov na výstup bez nabíjania batérie (režim „trvalého rýchleho nabíjania“ a voľba vhodného výstupného napätia).

Bezpotenciálové relé
Nabíjačka je vybavená relé, ktoré je aktívne, ak je napätie batérie 23,8 – 33,5 V.

Trvalé pripojenie k batérii
Nabíjačka môže byť trvalo pripojená k batérii bez rizika prebitia. Nie je potrebné ju odpojiť ani pri dlhodobom nepoužívaní batérie. Naopak, odporúča sa mať nabíjačku trvalo pripojenú a udržiavať batériu nabitú – pozitívne ovplyvňuje jej životnosť.

Dizajn a montáž
Nabíjačka bola navrhnutá v Holandsku, je určená do vnútorného prostredia, s možnosťou zvislej montáže na stenu alebo vodorovnej montáže.

Odporúčané príslušenstvo

• Ovládací panel Skylla – umožňuje externé a manuálne nastavenie maximálneho nabíjacieho prúdu a sledovanie fázy nabíjania.

• Spínač nabíjačky Skylla – umožňuje diaľkové zapínanie a vypínanie.

• Sledovač stavu batérií BMV 600S – multifunkčné zariadenie pre sledovanie stavu batérie, štatistiky, spúšťanie alarmov a relé podľa napätia batérie.

Nabíjačka umožňuje pripojenie voltmetra a ampérmetra na vnútornú svorkovnicu.

Technické parametre:

• Nominálne vstupné napätie (AC): 230 V

• Rozsah vstupného napätia AC: 185 – 264 V

• Rozsah vstupného napätia DC: 180 – 400 V

• Vstupná frekvencia: 45 – 65 Hz alebo jednosmerné napätie

• Továrenské nastavenie absorpčného napätia: 28,5 V

• Továrenské nastavenie udržiavacieho napätia: 26,5 V

• Minimálne napätie: 25 V

• Maximálny nabíjací prúd hlavnej batérie: 80 A

• Nabíjací prúd pomocnej (štartovacej) batérie: 4 A

• Nabíjacia charakteristika: IUoUo (trojfázová)

• Odporúčaný rozsah kapacity batérie: 400 – 800 A

• Teplotný senzor pre kompenzáciu napätia: áno

• Možnosť použitia ako jednosmerného zdroja: áno

• Nútené chladenie: áno

• Ochrany: proti skratu na výstupe, prehriatiu

• Prevádzková teplota: –40 až +60 °C

• Maximálna (nekondenzujúca) vlhkosť: 95 %

• Materiál krytu: hliník

• Farba krytu: modrá RAL 5012

• Pripojenie batérií: skrutky M8

• Pripojenie na 230 V AC: skrutková svorka 2,5 mm²

• Stupeň krytia: IP 21

• Hmotnosť: 10 kg

• Rozmery (V x Š x H): 365 × 250 × 257 mm

Prezrite si podrobný online manuál s popisom všetkých Smart funkcií tu.

Datový list PDF

Návod PDF

Ďalšie schémy a brožúry na stiahnutie
