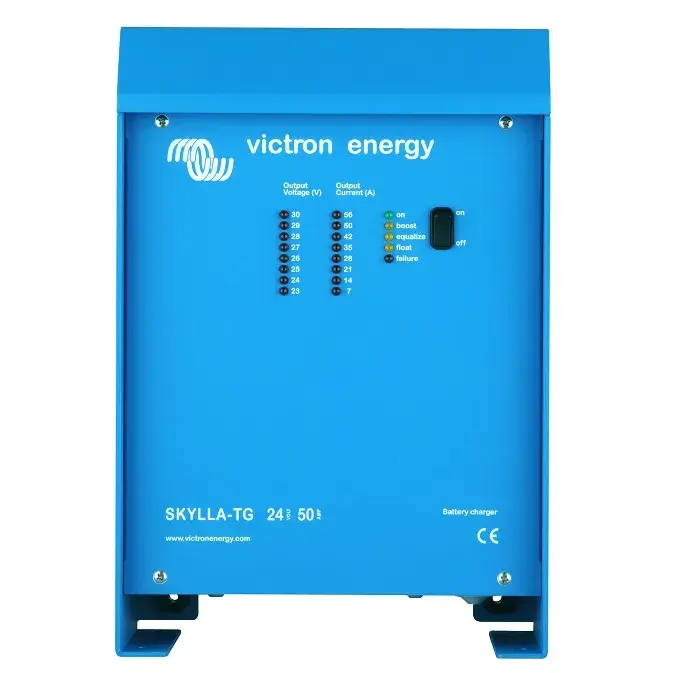

Nabíjačka batérií Skylla-TG 24V/50A SDTG2400501

Nabíjačka batérií Skylla-TG 24V/50A SDTG2400501

Nabíjačka Skylla-TG je plne automatické nabíjacie zariadenie pre 24V batérie napájané striedavým alebo jednosmerným prúdom.

Perfektná nabíjačka pre rôzne typy batérií
Nabíjacie napätie môže byť nastavené presne podľa typu batériového systému (uzavretý alebo otvorený). Najmä uzavreté bezúdržbové batérie musia byť nabíjané správnym napätím, aby bola zaručená ich dlhá životnosť. Prebitie batérie spôsobuje nadmerné plynovanie, poškodenie uzavretej nádoby a následné vyschnutie a zlyhanie batérie.

Vhodná pre AC a DC napájanie (AC-DC a DC-DC)
Nabíjačka ponúka široký rozsah vstupného napätia: 185–264V striedavého prúdu a 180–400V jednosmerného prúdu, takže dokáže nabíjať batérie AC aj DC prúdom.

Vizualizácia stavu nabíjania
Na prednom paneli LED diódy indikujú aktuálne nabíjacie napätie a prúd, súčasne sa zobrazujú fáza nabíjania alebo porucha.

Mikroprocesorom riadené nabíjanie
Skylla-TG riadi 3 nabíjacie fázy (rýchle nabíjanie, absorpcia, udržiavanie) podľa charakteristiky IUoUo. Sleduje napätie batérie a automaticky upravuje prúd a napätie. Pri vybití sa spustí rýchle nabíjanie (bulk/boost) do 28,5V, potom absorpcia so zvýšeným napätím a zníženým prúdom a nakoniec fáza udržiavania (float) 26,5V.

Inteligentný štart
Pri zapnutí sa testuje stav batérie. Vybitá batéria sa začne rýchlo nabíjať, nabitá prejde priamo do udržiavania. Nastavenie umožňuje vždy začať rýchlym nabíjaním.

Použitie ako DC zdroj
Vďaka stabilizovanému výstupnému napätiu môže Skylla-TG napájať spotrebiče priamo, ak nie sú k dispozícii batérie alebo veľké vyrovnávacie kondenzátory.

Dva výstupy pre 2 batériové systémy
Jeden plnohodnotný výstup až 50A a druhý obmedzený na 4A pre štartovaciu batériu.

Zvýšenie životnosti batérie: teplotná kompenzácia
Snímač teploty automaticky upravuje nabíjacie napätie podľa teploty batérie, čo chráni pred prebitím a plynovaním.

Kompenzácia úbytku napätia
Napäťový senzor kompenzuje pokles napätia na svorkách až do 2V spôsobený odporom káblov.

Vnútorné ochrany

• Elektronická ochrana proti skratu.

• Pojistka na vstupe, odolnosť 0–300V AC/DC.

• Automatické vypnutie pri napätí >35,5V, opätovné zapnutie <33,5V.

• Pojistky výstupov.

• Zníženie prúdu nad 40°C, automatické vypnutie pri veľmi vysokých teplotách.

• Prepnutie do udržiavacej fázy po 10h rýchleho nabíjania.

• Poznámka: žiadna ochrana proti prepólovaniu.

Nastavovanie parametrov
Pomocou potenciometrov a DIP prepínačov je možné meniť rýchle nabíjanie, napätie, dĺžku absorpcie (0, 4, 8 alebo 12h), kompenzáciu napätia a napájanie spotrebičov bez nabíjania batérie.

Bezpotenciálové relé
Aktívne pri napätí batérie 23,8–33,5V.

Trvalé pripojenie batérie
Batéria môže byť trvalo pripojená bez rizika prebíjania, čo predlžuje jej životnosť.

Montáž a príslušenstvo

• Určené do vnútorného prostredia, vertikálna alebo horizontálna montáž.

• Ovládací panel Skylla pre externé nastavenie prúdu.

• Spínač Skylla pre diaľkové zapínanie/vypínanie.

• Sledovač batérií BMV600S pre monitorovanie a alarmy.

• Možnosť pripojenia voltmetra a ampérmetra.

Technické parametre

• Vstup AC: 185–264V, DC: 180–400V, frekvencia 45–65Hz

• Absorpčné napätie: 28,5V, float: 26,5V, min. napätie: 25V

• Max. nabíjací prúd hlavnej batérie: 50A, pomocnej: 4A

• Nabíjacia charakteristika: IUoUo (3stupne)

• Odporúčaná kapacita batérie: 150–500Ah

• Teplotná kompenzácia: áno

• Použitie ako DC zdroj: áno

• Nucené chladenie, ochrany proti skratu a prehriatiu

• Prevádzková teplota: –40 až +60°C

• Max. vlhkosť: 95% (nekondenzujúca)

• Materiál krytu: hliník, farba modrá RAL5012

• Pripojenie batérií: M8 skrutky

• Pripojenie na 230V AC: svorka 2,5mm²

• Stupeň krytia: IP21

• Hmotnosť: 5,5kg

• Rozmery (V׊×H): 365×250×147mm
