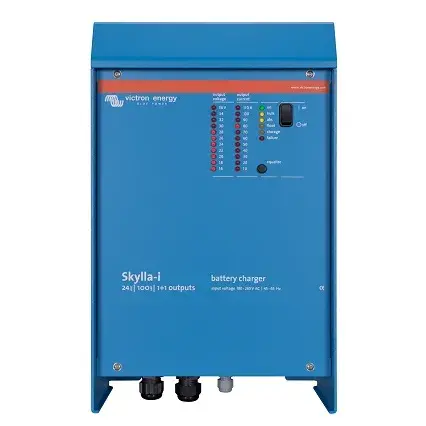

Nabíjačka batérií Skylla-i 24V/100A (1+1) SKI024100000

Nabíjačka batérií Skylla-i 24V/100A (1+1) SKI024100000

Skylla-i (1+1): dva výstupy pro nabíjení dvou baterií
Nabíječka Skylla-i (1+1) má 2 vzájemně oddělené DC výstupy. Jeden výstup je plnohodnotný s maximálním nabíjecím proudem 100A, druhý výstup je proudově omezen na cca 4A a má o něco nižší výstupní napětí. Tento je určen například pro nabíjení startovací baterie.

Odolná
Hliníkové kryty potažené epoxidovým práškem s ochranou proti kapkám a nerezové upevňovací prvky odolávají vlivům nepříznivého prostředí: horku, vlhkosti a slanému vzduchu. Obvodové desky jsou chráněny pryskyřičnou vrstvou, která zajišťuje maximální odolnost vůči korozi. Teplotní čidla zajišťují, že komponenty pracují vždy v určených limitech, a v extrémních podmínkách automaticky sníží výstupní proud.

Vizualizace stavu nabíjení
Na předním panelu série LED diod zobrazuje aktuální hodnoty nabíjecího napětí a proudu, stejně jako aktuální fázi nabíjení nebo případnou poruchu.

Flexibilní
Vedle rozhraní CAN (NMEA2000) jsou otočný spínač, DIP spínače a potenciometry, které společně umožňují přizpůsobení nabíjecího algoritmu konkrétnímu akumulátoru a jeho použití.

Nabíjení
Skylla-i je inteligentní nabíječka s mikroprocesorem, který přesně řídí všechny nabíjecí fáze: rychlé nabíjení, absorpci, udržování, skladování a ekvalizaci.

• Správný nabíjecí proud pro olověné akumulátory: variabilní doba absorpce. Při mírném vybití je doba absorpce krátká, aby se zabránilo přebití, při důkladném vybití se doba absorpce prodlouží pro kompletní dobití.

• Prevence poškození nadměrným plynováním – režim BatterySafe: při vysokém nabíjecím proudu a napětí automaticky omezuje rychlost zvyšování napětí po dosažení plynovacího limitu.

• Režim skladování: pokud nedojde k vybíjení po 24 hodinách, napětí se sníží na 2,2V/článek (26,4V na 24V baterii), aby se minimalizovalo plynování a koroze. Jednou týdně se napětí zvýší zpět na absorpční úroveň pro „osvěžení“ baterie.

Prodloužení životnosti baterie – tepelná kompenzace
Nabíječka je vybavena snímačem teploty baterie, který automaticky snižuje nabíjecí napětí se vzrůstající teplotou. Doporučuje se zejména pro kompaktní olověné akumulátory nebo při výrazných teplotních výkyvech.

Snímání napětí baterie
Pro kompenzaci poklesu napětí kvůli odporu kabelů je nabíječka vybavena systémem, který zajišťuje správné nabíjecí napětí na baterii.

Vhodná pro AC a DC napájení (AC-DC a DC-DC)
Rozsah vstupního napětí: 185–264V AC a 180–350V DC. Nabíječka dokáže nabíjet baterie střídavým i stejnosměrným proudem.

Použití jako DC zdroj
Pokud nejsou k dispozici baterie nebo velké kondenzátory, lze Skylla-i použít jako stabilizovaný zdroj stejnosměrného napětí.

Perfektní pro jakýkoli typ baterií
Možnost výběru z předdefinovaných typů baterií a nastavení proudu a napětí pomocí potenciometrů. Nabíječka může být trvale připojena bez rizika přebíjení.

Připraveno pro Li-Ion (LiFePO4)
Podporuje nabíjení LiFePO baterií. Zapnutí/vypnutí lze implementovat relé nebo otevřený kolektor z Li-Ion BMS. Kompletní kontrolu napětí a proudu lze zajistit připojením ke galvanicky izolovanému CAN portu.

Sběrnice CAN bus
Umožňuje vzdálené ovládání a komunikaci více zařízení přes NMEA2000.

Pomocné alarmové relé
Aktivní při napětí baterie pod 23,8V, lze využít k nastartování generátoru nebo aktivaci zvukového alarmu.

Design a montáž
Vyrobeno v Nizozemí, pro vnitřní prostředí, svislá nebo vodorovná montáž.

Doporučené příslušenství:

• Digitální multifunkční panel Skylla GX – vzdálené sledování a regulace vstupního proudu

• Sledovač stavu baterií BMV 600S – sledování stavu baterie, statistiky, alarmy, spínání relé podle napětí

Technické parametry:

• Nominální vstupní napětí (AC): 230V

• Vstupní rozsah AC: 185–265V

• Vstupní rozsah DC: 180–350V

• Max. vstupní proud AC při 180V: 20A

• Vstupní frekvence: 45–65Hz / DC

• Tovární nastavení absorpčního napětí: 28,8V

• Tovární nastavení udržovacího napětí: 27,6V

• Tovární nastavení skladovacího napětí: 26,4V

• Rozsah výstupního napětí: 20–36V

• Max. nabíjecí proud hlavní baterie: 100A

• Nabíjecí proud startovací baterie: 4A

• Nabíjecí charakteristika: sedmifázová adaptivní

• Nabíjecí křivka Li-ion: čtyřfázová, s ovládáním zapínání/vypínání nebo CAN

• Doporučená kapacita baterie: 500–1000Ah

• Teplotní senzor: ano

• Lze použít jako DC zdroj: ano

• Port vzdáleného ovládání: ano (pro Li-Ion BMS)

• CAN port: 2× RJ45, NMEA2000, galvanicky izolovaný

• Relé vzdáleného alarmu: DPST, AC 240V/4A, DC 4A až 35V / 1A až 60V

• Nucené chlazení: ano

• Ochrany: proti zkratu a přehřátí

• Provozní teplota: –20 až +60°C (plný výstupní proud do +40°C)

• Max. vlhkost: 95%

• Materiál krytu: hliník

• Barva: modrá RAL 5012

• Napojení baterií: šrouby M8

• Připojení AC 230V: šroubová svorka 10mm²

• Stupeň krytí: IP21

• Hmotnost: 7kg

• Rozměry (V׊×H): 405 × 250 × 150mm
