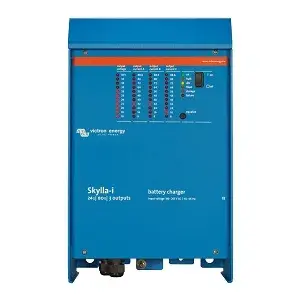

Nabíjačka batérií Skylla-i 24V/80A (3) SKI024080002

Nabíjačka batérií Skylla-i 24V/80A (3) SKI024080002

Skylla-i (3): tri výstupy na nabíjanie až troch batérií
Nabíjačka Skylla-i (3) má tri samostatné plnohodnotné DC výstupy. Každý výstup môže dodávať až 80 A, celkový súčet všetkých výstupov však nemôže presiahnuť 80 A.

Odolnosť
Hliníkové kryty s epoxidovým práškovým nástrekom a nerezové upevňovacie prvky odolávajú horúčave, vlhkosti a slanému prostrediu. Dosky sú chránené pryskyřičnou vrstvou proti korózii. Teplotné čidlá zaisťujú bezpečný chod zariadenia a pri extrémnych podmienkach automaticky znižujú výstupný prúd.

Vizualizácia nabíjania
Predný panel so sériou LED indikuje aktuálne napätie, prúd a fázu nabíjania, prípadne poruchy.

Flexibilita
Vedľa CAN (NMEA2000) rozhrania sú otočný spínač, DIP prepínače a potenciometre, ktoré umožňujú prispôsobiť nabíjací algoritmus konkrétnej batérii a jej používaniu.

Nabíjanie
Skylla-i je inteligentná mikroprocesorom riadená nabíjačka riadiaca všetky fázy nabíjania: rýchle nabíjanie, absorpcia, udržiavanie, skladovanie, ekvalizácia.

• Variabilná absorpcia: krátka pri miernom vybití, predĺžená pri úplnom vybití.

• BatterySafe režim: zabraňuje poškodeniu nadmerným plynovaním.

• Režim skladovania: napätie obmedzené na 2,2 V/článok, týždenné obnovenie napätia, chráni pred stratifikáciou a sulfatáciou.

Predĺženie životnosti

• Tepelná kompenzácia: znižuje napätie so stúpajúcou teplotou batérie.

• Snímanie napätia batérie: kompenzuje straty spôsobené odporom káblov.

AC a DC napájanie
Rozsah vstupu AC: 185–264 V, DC: 180–350 V. Môže pracovať aj ako stabilizovaný DC zdroj.

Kompatibilita s Li-Ion (LiFePO4)
Podpora pripojenia relé alebo otvoreného kolektora z BMS a CAN port pre kompletnú kontrolu napätia a prúdu.

CAN bus a alarmy

• CAN umožňuje vzdialené ovládanie a komunikáciu viacerých zariadení.

• Alarmové relé aktivuje pri poklese napätia pod 23,8 V (generátor, zvukový alarm).

Montáž a doplnky

• Určené do vnútorného prostredia, vertikálna alebo horizontálna montáž.

• Odporúčané: Skylla GX panel a BMV 600S monitor batérie.

Technické parametre

• AC napätie: 230 V (185–265 V)

• DC napätie: 180–350 V

• Max. AC prúd: 16 A

• Frekvencia: 45–65 Hz

• Nabíjacie napätie (absorption/float/storage): 28,8 / 27,6 / 26,4 V

• Výstupné napätie: 20–36 V

• Max. prúd: 3 × 80 A (celkovo max 80 A)

• Nabíjací algoritmus: 7-fázový adaptívny, Li-ion: 4-fázový

• Odporúčaný rozsah kapacity batérie: 400–800 A

• Teplotný senzor: áno

• Použitie ako DC zdroj: áno

• Port vzdialeného ovládania: áno

• CAN port: 2 × RJ45, NMEA2000, galvanicky izolovaný

• Relé alarmu: DPST, AC: 240 V/4 A, DC: 4 A/35 VDC, 1 A/60 VDC

• Chladenie: nútené

• Ochrany: proti skratu a prehriatiu

• Teplotný rozsah: –20 až +60 °C

• Max. vlhkosť: 95%

• Materiál: hliník, farba modrá RAL 5012

• Pripojenie batérií: M8 skrutky

• Pripojenie AC: 10 mm² svorka

• Krytie: IP21

• Hmotnosť: 7 kg

• Rozmery (V × Š × H): 405 × 250 × 150 mm
