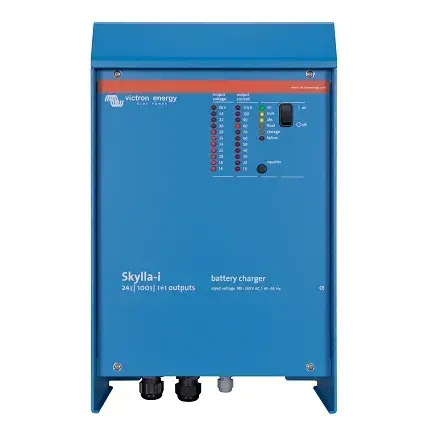

Nabíjačka batérií Skylla-i 24V/80A (1+1) SKI024080000

Nabíjačka batérií Skylla-i 24V/80A (1+1) SKI024080000

Skylla-i (1+1): dva výstupy na nabíjanie dvoch batérií

Nabíjačka Skylla-i (1+1) má dva navzájom oddelené jednosmerné (DC) výstupy.
Hlavný výstup poskytuje plný nabíjací prúd až 80 A, zatiaľ čo druhý výstup je prúdovo obmedzený na približne 4 A a má o niečo nižšie napätie. Tento výstup je určený napríklad na nabíjanie štartovacej batérie.

Odolná konštrukcia

Hliníkové telo s epoxidovým povrchom odolným voči kvapkám a nerezové montážne prvky zaisťujú odolnosť voči teplu, vlhkosti a slanému vzduchu.
Obvodové dosky sú pokryté ochrannou živicovou vrstvou, ktorá zabraňuje korózii.
Teplotné senzory monitorujú vnútornú teplotu a v prípade extrémnych podmienok automaticky znížia výstupný prúd.

Vizualizácia nabíjania

Predný panel je vybavený LED indikátormi, ktoré zobrazujú aktuálne napätie, prúd, fázu nabíjania aj prípadnú poruchu.

Flexibilná konfigurácia

Okrem rozhrania CAN bus (NMEA2000) obsahuje otočné prepínače, DIP spínače a potenciometre, ktoré umožňujú prispôsobiť nabíjací algoritmus konkrétnemu typu batérie a spôsobu jej používania.

Inteligentné nabíjanie

Skylla-i patrí medzi najvyspelejšie nabíjačky na trhu.
Riadenie zabezpečuje mikroprocesor, ktorý presne kontroluje všetky fázy nabíjania – rýchle nabíjanie, absorpciu, udržiavanie, skladovanie a ekvalizáciu.

Variabilná doba absorpcie zaisťuje správny nabíjací prúd pre olovené batérie.
Pri miernom vybití je absorpčná fáza krátka, aby sa predišlo prebíjaniu. Po hlbokom vybití sa naopak predĺži, aby sa batéria úplne dobila.

Režim BatterySafe zabraňuje poškodeniu v dôsledku nadmerného plynovania – pri vysokom napätí a prúde automaticky obmedzí rýchlosť zvyšovania napätia.

Režim Storage (uskladnenia) sa aktivuje po 24 hodinách nečinnosti.
Udržiavacie napätie sa zníži na 2,2 V/článok (26,4 V pri 24 V batérii), čím sa minimalizuje plynovanie a korózia. Raz za týždeň sa napätie krátko zvýši na absorpčnú úroveň, aby sa zabránilo stratifikácii elektrolytu a sulfatácii.

Tepelná kompenzácia automaticky upravuje nabíjacie napätie podľa teploty batérie – čím sa predlžuje jej životnosť.

Snímanie napätia batérie

Na kompenzáciu úbytkov napätia v kábloch je nabíjačka vybavená systémom remote sensing, ktorý zaručuje, že batéria dostane vždy správne napätie.

Napájanie AC aj DC (AC-DC a DC-DC prevádzka)

Skylla-i podporuje široký rozsah vstupného napätia 185–264 V AC aj 180–350 V DC, takže môže nabíjať batérie z AC aj DC zdroja.

Použitie ako DC zdroj

Ak nie sú pripojené batérie alebo veľké kondenzátory, môže byť Skylla-i použitá ako stabilizovaný zdroj jednosmerného napätia.

Univerzálna pre všetky typy batérií

Ponúka viacero prednastavených profilov nabíjania a umožňuje jemné doladenie prúdu a napätia pomocou potenciometrov.
Môže byť trvalo pripojená k batérii bez rizika prebíjania – odporúča sa ponechať ju pripojenú aj pri dlhšom skladovaní batérie.

Pripravená na Li-Ion (LiFePO₄)

Nabíjačka je plne kompatibilná s LiFePO₄ batériami.
Jednoduché zapínanie/vypínanie je možné prostredníctvom relé alebo otvoreného kolektora z BMS.
Kompletnú kontrolu napätia a prúdu možno zabezpečiť pripojením cez galvanicky izolovaný CAN port.

CAN bus komunikácia

Umožňuje diaľkové ovládanie nabíjačky alebo komunikáciu s inými zariadeniami cez NMEA2000.

Alarmové relé

Vstavané relé sa aktivuje, ak napätie batérie klesne pod 23,8 V – môže spustiť napríklad generátor alebo zvukový alarm.

Technické parametre:

• Nominálne vstupné napätie (AC): 230 V

• Rozsah vstupného napätia (AC): 185–265 V

• Rozsah vstupného napätia (DC): 180–350 V

• Max. vstupný prúd pri 180 V: 16 A

• Frekvencia: 45–65 Hz alebo DC

• Absorpčné napätie: 28,8 V

• Udržiavacie napätie: 27,6 V

• Napätie v režime skladovania: 26,4 V

• Výstupné napätie: 20–36 V

• Nabíjací prúd hlavnej batérie: 80 A

• Nabíjací prúd pomocnej batérie: 4 A

• Nabíjací algoritmus: 7-fázový adaptívny

• Li-ion nabíjanie: 4-fázové s CAN alebo relé ovládaním

• Odporúčaná kapacita batérie: 400–800 Ah

• Tepelný senzor: áno

• Možnosť použitia ako DC zdroj: áno

• Diaľkové zapínanie/vypínanie: áno (kompatibilné s Li-Ion BMS)

• Komunikačný port: 2× RJ45 (NMEA2000, galvanicky izolovaný)

• Alarmové relé: DPST, 240 VAC/4 A alebo 35 VDC/4 A

• Chladenie: nútené (ventilátor)

• Ochrany: proti skratu, prehriatiu

• Prevádzková teplota: –20 až +60 °C (plný prúd do +40 °C)

• Max. vlhkosť (bez kondenzácie): 95 %

• Materiál: hliník, farba RAL 5012 (modrá)

• Pripojenie batérie: M8 svorky

• Pripojenie AC: svorky 10 mm²

• Krytie: IP21

• Hmotnosť: 7 kg

• Rozmery (V × Š × H): 405 × 250 × 150 mm
