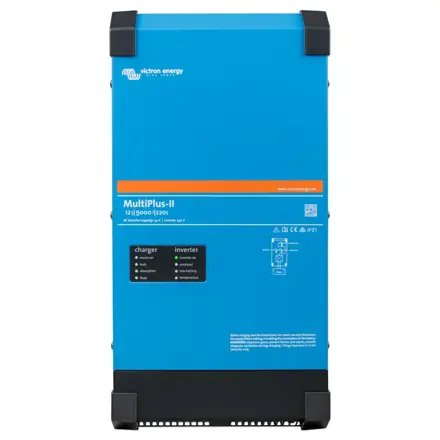

Menič/nabíjač Victron Energy MultiPlus-II 12/5000/220-50 PMP122505012

Menič/nabíjač Victron Energy MultiPlus-II 12/5000/220-50 PMP122505012

MultiPlus-II je multifunkčný menič/nabíjačka s možnosťou pripojenia externého prúdového snímača, ktorý rozširuje funkcie PowerControl a PowerAssist. Je ideálny pre použitie v ostrovných a ESS systémoch. Obsahuje aj všetky funkcie jednotky MultiGrid so vstavanou ochranou proti spätnému toku energie (anti-islanding) na AC vstupe – teda so zosilnenou ochranou, ktorá zabraňuje neželaným dodávkam do distribučnej siete pri jej výpadku.

Hlavné vlastnosti

PowerControl a PowerAssist
MultiPlus-II zabráni preťaženiu výkonovo obmedzeného AC zdroja, ako je napríklad slabšia elektrická prípojka alebo generátor. Pri vyššom odbere sa najskôr automaticky zníži nabíjací prúd batérie (PowerControl), aby energia smerovala do spotrebičov. V ďalšom kroku sa zdroj posilní výkonom z batérie (PowerAssist). Do AC výstupu tak vstupuje kombinovaná energia zo siete aj z meniča.

Solárna energia
MultiPlus-II zabezpečí dostupnosť AC prúdu aj pri výpadku siete. Je vhodný pre off-grid systémy aj pre fotovoltické systémy pripojené k DS. Nemá vlastný FV vstup, ale je určený na spoluprácu s MPPT regulátormi (DC coupling) alebo sieťovými meničmi (AC coupling).

AC vstupy a výstupy

• 1 × AC vstup: na pripojenie distribučnej siete alebo generátora (pri potrebe 2 vstupov sa volí Quattro).

• 2 × AC výstupy: hlavný AC1 zabezpečí neprerušené napájanie spotrebičov (napr. UPS režim – prepnutie do 20 ms). Druhý výstup je aktívny len vtedy, keď je dostupný AC vstup – vhodný napríklad pre spotrebiče s vysokou spotrebou, ako je bojler.

Paralelná a trojfázová prevádzka
Až 6 jednotiek MultiPlus-II je možné zapojiť paralelne na zvýšenie výkonu (napr. 6 × 48/5000/70 poskytne 25 kW/30 kVA a 420 A nabíjania). Tri jednotky môžu pracovať v trojfázovej konfigurácii. Vytvoriť možno aj rozsiahly systém až s 18 jednotkami (75 kW/90 kVA). Vyššie modely (8k, 10k, 15k) vyžadujú externý prepínač pre AC prenos.

ESS systémy – skladovanie energie
MultiPlus-II je kľúčovým prvkom riešení Victron ESS, umožňuje kombináciu so solárnymi MPPT regulátormi alebo sieťovými meničmi a poskytuje vysokú flexibilitu pri správe energie.

Konfigurácia a monitoring

• Lokálne: nastavenie cez DIP prepínače alebo softvér VE.Configure 3 (potrebné rozhranie MK3-USB).

• Vzdialene: pomocou Cerbo GX alebo iných GX zariadení, s ukladaním dát a monitoringom cez portál VRM. Systém je možné sledovať a riadiť cez počítač, notebook, tablet, mobil alebo Bluetooth (s VE.Bus Smart dongle).

Nabíjanie batérií
Adaptívna nabíjačka ponúka 4-fázové nabíjanie s dvoma DC výstupmi. MultiPlus-II je vhodný pre olovené, alkalické aj lítiové batérie.

Programovateľné funkcie
Zariadenie obsahuje relé a pomocné kontakty pre ďalšie automatizácie a funkcie. Softvéry sú dostupné zadarmo na stránke výrobcu.

Technické parametre

• Výstup: 230 VAC ± 2 %, 50 Hz ± 0,1 %

• Vstup: 187–265 VAC, 45–65 Hz

• Trvalý výkon (25 ºC): 5000 VA / 4000 W

• Špičkový výkon: 9000 W

• Transferový prúd: 50 A

• Účinnosť: max. 95 %

• Spotreba: max. 15 W (v Search móde 3 W)

• Prevádzková teplota: -40 až +65 °C

• Vlhkosť: max. 95 % (nekondenzujúca)

• Rozmery: 702 × 345 × 152 mm

• Hmotnosť: 33 kg

Záruka: 5 rokov (Victron Energy)
