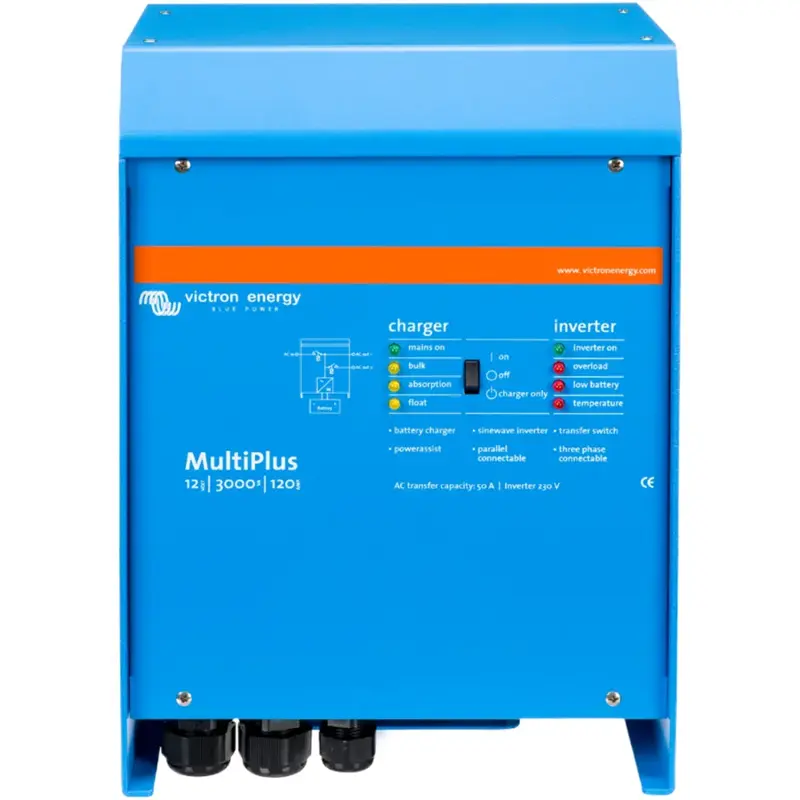

Menič/nabíjač Victron Energy MultiPlus 12V/3000VA/120A-50A PMP123021010

Menič/nabíjač Victron Energy MultiPlus 12V/3000VA/120A-50A PMP123021010

MultiPlus, ako naznačuje názov, je kombináciou meniča a nabíjačky v jednom elegantnom zariadení. Ponúka čistý sínusový výstup, adaptívne nabíjanie, technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup

MultiPlus je vybavený jedným AC vstupom pre pripojenie distribučnej siete alebo napríklad generátora. Ak sú potrebné dva AC vstupy, je vhodné zvoliť jednotku Quattro.

Dva AC výstupy

MultiPlus má dva AC výstupy. Hlavný výstup AC1 zabezpečuje bezprerušovanú dodávku energie. V UPS režime prevezme napájanie pripojených spotrebičov do 20 ms pri výpadku siete alebo generátora. Druhý výstup je aktívny len pri dostupnom AC vstupe (sieť alebo generátor) a umožňuje napájať záťaže, ktoré by rýchlo vyčerpali batérie, ako napríklad ohrievače vody (dostupné pre modely od 3 kVA vyššie).

Štvorstupňové nabíjanie adaptívnou nabíjačkou a dva výstupy pre nabíjanie batérie

Hlavný výstup poskytuje výkonné nabíjanie batérií prostredníctvom systému adaptívneho nabíjania. Softvér riadi trojstupňový proces nabíjania podľa stavu batérie a pridáva štvrtú fázu – údržbové nabíjanie. MultiPlus môže zároveň nabíjať druhú batériu cez nezávislý výstup, určený napríklad pre štartovaciu batériu generátora. Je vhodný pre všetky typy batérií – olovené, alkalické aj lítiové.

Prakticky neobmedzený výkon vďaka paralelnému zapojeniu

Až 6 jednotiek MultiPlus môže pracovať paralelne pre dosiahnutie vyššieho výkonu.

Trojfázový režim

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázový výstup. Až 6 trojíc je možné zapojiť paralelne, čím sa dosiahne výkon až 75 kW / 90 kVA meniča a nabíjací prúd až 2000 A.

Funkcia PowerAssist

MultiPlus zabraňuje preťaženiu AC zdroja s obmedzeným prúdom, napríklad pri obmedzenej elektrickej prípojke. Ak hrozí preťaženie AC vstupu, najprv sa automaticky zníži nabíjací prúd do batérie, a následne sa zvýši výstupný AC prúd použitím energie z batérie.

Solárna energia

AC napätie je k dispozícii aj pri výpadku distribučnej siete. MultiPlus môže byť použitý v ostrovných (off-grid) systémoch aj vo fotovoltaických systémoch pripojených k sieti. Nie je vybavený priamym vstupom pre FV panely, ale je predurčený na spoluprácu s MPPT regulátormi (DC coupling) alebo sieťovými meničmi (AC coupling).

Konfigurácia systému

Pri samostatnej inštalácii, napríklad UPS, je možné nastavenie vykonať za niekoľko minút pomocou DIP prepínačov. Paralelné a trojfázové aplikácie sa konfigurujú cez VE.Bus Quick Configure alebo VE.Bus System Configurator. Off-grid a hybridné FV inštalácie sa konfigurujú pomocou špecializovaného softvéru Asistenta. Softvér VE.Configure 3 je dostupný zdarma a vyžaduje PC komunikáciu cez MK3-USB.

Vzdialený monitoring a konfigurácia

Systém je možné sledovať a ovládať lokálne (LAN) alebo na diaľku cez internet pomocou bezplatnej aplikácie VRM a portálu VRM. Prístup je možný z telefónu, tabletu alebo počítača a poskytuje plnú kontrolu a monitoring systému odkiaľkoľvek na svete.

Prevádzkové režimy

ESS – Energy Storage System
Režim pre fotovoltaické inštalácie pripojené k distribučnej sieti, s maximálnym využitím solárnej energie a možnosťou ukladať prebytočnú energiu do batérií. V prípade výpadku siete sú kritické spotrebiče napájané z AC výstupu MultiPlus/Quattro, čím sa batéria vybíja len prioritne.

Príklady konfigurácie ESS systému:

1. Klasická sieťová elektráreň doplnená o ukladanie energie – prebytočná energia sa ukladá do batérie; pri nákupe zo siete sa dodáva energia z batérie. Kritické spotrebiče sú napájané z AC výstupu MultiPlus/Quattro.

2. MPPT regulátor pre FV panely – DC energia z FV panelov je priamo ukladaná do batérie, čím sa zvyšuje účinnosť a minimalizujú straty (20–30 %). Pri výpadku siete sú napájané len kritické spotrebiče, systém pracuje autonómne.

3. Varianta bez sieťového merača – kombinácia so sieťovým meničom alebo MPPT regulátorom.

4. Kombinácia všetkých troch FV zdrojov súčasne.

Ostrovný (off-grid) režim
MultiPlus/Quattro je pripojený k batérii a cez AC1 výstup napája spotrebiče. Generátor môže byť spustený automaticky alebo ručne. Po vypnutí generátora energia opäť pochádza z batérií a solárnych panelov. Dva výstupy umožňujú rozdelenie záťaže – prvý stále, druhý len pri chode generátora.

Režim pre mobilné aplikácie
Pre karavany, obytné vozidlá, sanitky či vojenské vozidlá. Pri pripojení k elektrickej sieti MultiPlus napája spotrebiče a zároveň dobíja batériu. Po odpojení pokračuje napájanie zo záložnej batérie.

UPS režim
Pri výpadku siete MultiPlus okamžite napája zálohované spotrebiče a po obnovení siete automaticky dobijú batérie, pripravené na ďalší výpadok – bez prerušení napájania.
