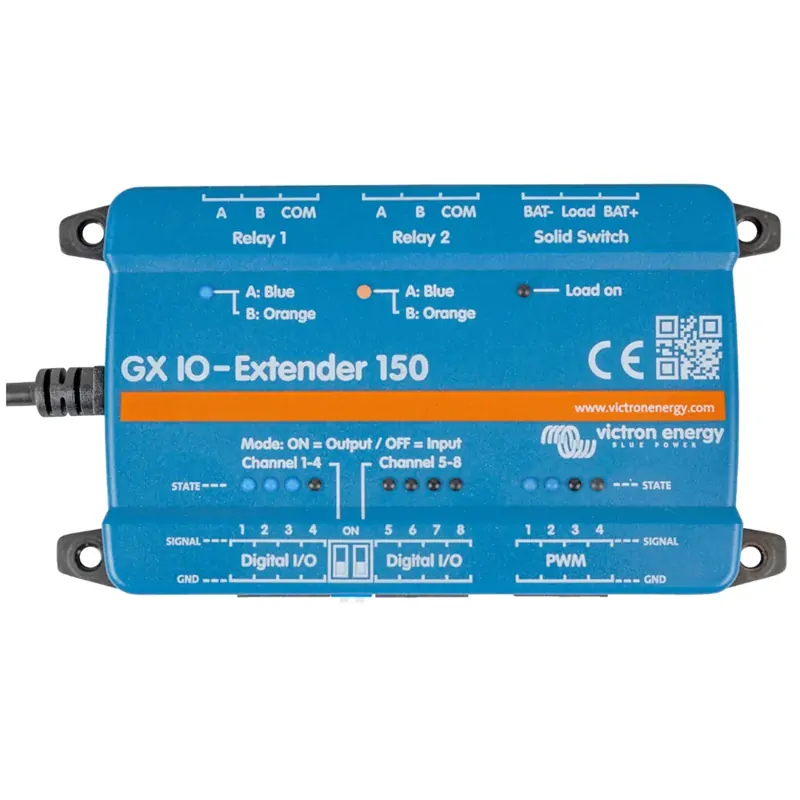

Rozširujúci modu Victron Energy GX IO-Extender 150 BPP900800150

Rozširujúci modu Victron Energy GX IO-Extender 150 BPP900800150

Victron Energy GX IO-Extender 150 je inteligentný rozširujúci modul navrhnutý na rozšírenie vstupných a výstupných možností GX zariadení. Pripája sa pomocou USB, ktoré zaisťuje aj napájanie, a poskytuje jednoduchú cestu k integrácii dodatočných senzorov, spínačov a riadiacich prvkov. Modul je možné konfigurovať cez Node-RED priamo v GX zariadení alebo pomocou prepínačov vo Switch páse užívateľského rozhrania.

Hlavné vlastnosti a funkcie:

• 8 digitálnych vstupov/výstupov: Každý I/O je voliteľne nastaviteľný ako vstup alebo výstup (vrátane LED indikácie stavu).
• PWM výstupy: 4 kanály pre presné riadenie s napätím 5 V a rozlíšením 8 bitov pri 1,5625 kHz.
• Dve bistabilné relé: Na šetrenie energie, s možnosťou spínať záťaže do 220 V AC alebo 220 V DC.
• Solid State Relay (SSR): Na rýchle spínanie jednosmerných záťaží a podporu odporových, kapacitných i indukčných záťaží.
• Pluggable spring terminály: Umožňujú rýchlu a spoľahlivú inštaláciu vodičov.
• Kompletne izolované obvody od USB pre maximálnu bezpečnosť pripojenia.

Technické parametre:

• Napájanie: USB (5 V, max. 200 mA)
• Príkon: < 100 mW (pokojový stav), max. 1 W
• Digitálne I/O: 8x, napätie 3,8–5,5 V (vstup), 5 V / 4 mA (výstup)
• PWM výstupy: 4 kanály, 5 V, 8 bitov @ 1,5625 kHz
• Latching relé: 2x, DC: 3 A @ 30 V, AC: 2 A @ 60 V
• Solid State Relay (SSR): max. 70 VDC, 4 A, max. kapacitná záťaž 1000 µF (do 15 V), indukčná záťaž do 1000 mH
• Montáž: na stenu alebo DIN lištu (s príslušenstvom)
• Rozmery: 123 x 67 x 23 mm
• Hmotnosť: 0,17 kg
• Prevádzka teplota: -20 °C až +50 °

Podrobné technické parametre nájdete v priloženom súbore.
