Ako paralelne zapojiť viac systémov Lynx Smart BMS

Solárne a batériové systémy sa často rozširujú, aby zvládli väčšiu kapacitu energie alebo vyššie prúdové zaťaženie. Victron Energy predstavil v novšom videu a dokumentácii možnosť paralelného zapojenia viacerých Lynx Smart BMS jednotiek – čo prináša vyššiu kapacitu, redundantnú prevádzku a väčšiu flexibilitu pre vaše systémy.

Pozrite si názorné video:

Prečo paralelne zapojiť viac BMS jednotiek?

Paralelné zapojenie Lynx Smart BMS umožňuje niekoľko dôležitých výhod:

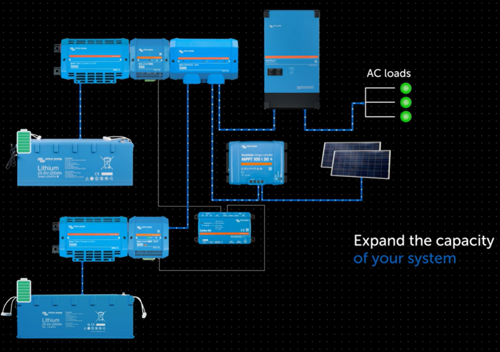

• Zvýšená celková kapacita a prúdová odolnosť: Viac BMS jednotiek spravujúcich vlastné batériové banky môže zvládnuť vyššie prúdy a väčšiu úložnú kapacitu energie.


• Redundancia: Ak jedna batériová banka alebo BMS zlyhá, ostatné zostávajú funkčné a systém pokračuje v prevádzke, čím sa zvyšuje spoľahlivosť.


• Jednoduché rozšírenie: Môžete k existujúcemu systému ľahko pridať ďalšie Lynx Smart BMS s batériovými bankami bez komplikovanej konfigurácie.


Victron vo videu demonštruje, že toto paralelné zapojenie je ideálne najmä pri väčších aplikáciách alebo tam, kde je kritická spoľahlivosť a nepretržitý chod systému.

Ako to funguje v praxi

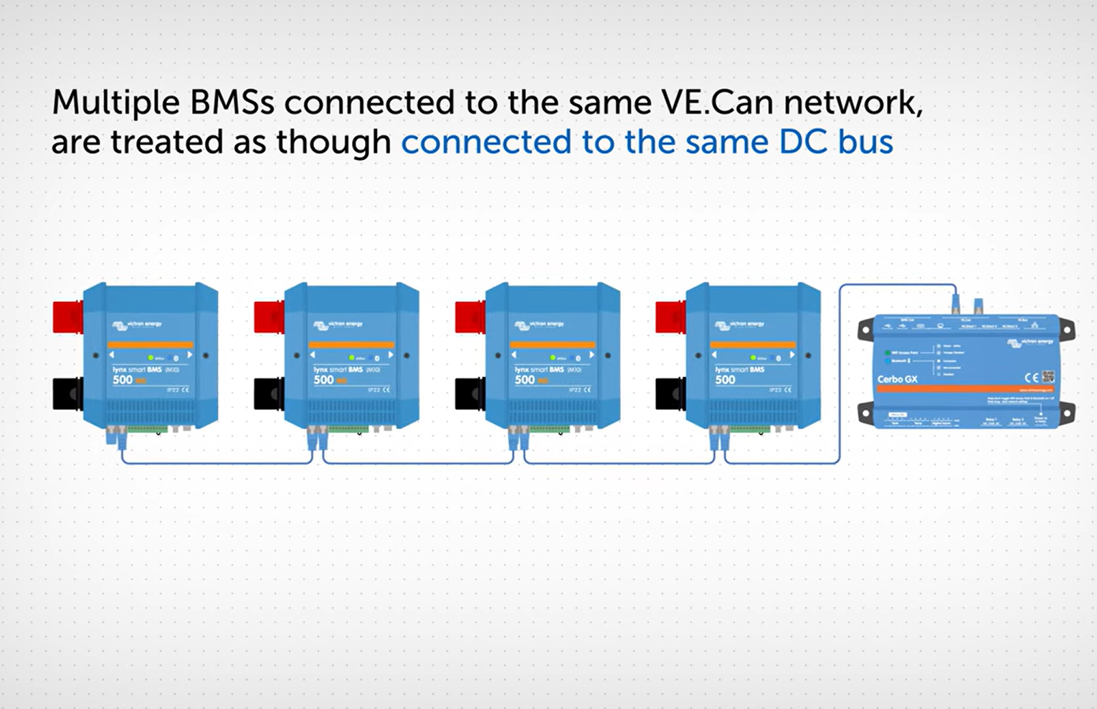

Pri paralelnom zapojení viacerých Lynx Smart BMS jednotiek Victron používa komunikáciu cez VE.Can a rozpoznáva všetky banky ako jednu virtuálnu batériu, ktorú možno monitorovať a ovládať cez GX zariadenie napr. Cerbo GX.

Základné princípy paralelného zapojenia:

1. Rovnaký typ a kapacita:
   Len Lynx Smart BMS s rovnakým prúdovým hodnotením môžu byť paralelne zapojené (napr. 500 A + 500 A alebo 1000 A + 1000 A), inak systém nebude správne fungovať.


2. Jednotná VE.Can inštancia:
   Ak BMS jednotky zdieľajú tú istú VE.Can inštanciu, GX zariadenie ich interpretuje ako virtuálnu batériu.


3. Pravidlá pri zapájaní do bežiaceho systému:
   Keď sa pripojí nová batéria s BMS do už bežiaceho systému, BMS skontroluje napäťový rozdiel a čaká, kým nebude v bezpečnom rozsahu, aby sa spojil.


Ako zapojiť paralelné Lynx Smart BMS

Pri paralelnom zapojení je potrebné dbať na niektoré technické detaily:

• Napájanie GX zariadenia:
  AUX porty všetkých BMS by mali byť zapojené paralelne s blokovacími diodami, aby GX zariadenie zostalo napájané aj v prípade, že jeden BMS vypne.


• Vypínače a ovládanie:
  Odporúča sa použiť tlačidlá s LED pre zapnutie/vypnutie každej batériovej banky namiesto základných prednastavených káblikových slučiek.


• Súlad káblov:
  Pri paralelnom zapojení by káble medzi jednotlivými BMS a distribučnými bodmi mali mať rovnakú dĺžku, aby sa zabezpečilo rovnomerné zdieľanie prúdu.


• Pripojenie signálov ATC/ATD:
  Ak využívate kontakty pre povolenie nabíjania/distribúcie, zapojte ich paralelne tak, aby stavy všetkých BMS zostali synchronizované.

Monitorovanie a riadenie paralelných BMS

Paralelný systém Lynx Smart BMS sa správa ako jedna virtuálna batéria, ktorú možno sledovať cez GX zariadenie alebo VRM port.
Parametre systému ako stav nabitia (SoC), celková kapacita, obmedzenia prúdu a napätie sa počítajú ako kombinovaná hodnota všetkých BMS jednotiek.

To znamená, že:

• Celková kapacita a prúd sú súčtom hodnôt jednotlivých BMS.

• Stav nabitia (SoC) sa priemeruje podľa podielu kapacity.


• Napätie systému je priemerné napätie všetkých batériových bank.


Takéto centralizované monitorovanie poskytuje jednoduchý prehľad o celom paralelnom systéme bez nutnosti sledovať každú batériu samostatne.

Záver

Paralelné zapojenie viacerých Lynx Smart BMS systémov od Victron Energy je výkonný spôsob, ako rozšíriť batériový systém, zvýšiť jeho spoľahlivosť a podporiť vyššie prúdové zaťaženie. Vďaka inteligentnej komunikácii a virtuálnemu zobrazeniu celej batériovej siete je možné vytvoriť robustný systém, ktorý funguje ako jeden koordinovaný celok.

Ak plánujete väčšie projekty alebo rozširovanie vášho solárneho systému, paralelné Lynx Smart BMS môže byť práve to riešenie, ktoré vám poskytne flexibilitu aj výkon, bez straty bezpečnosti alebo kontroly.
