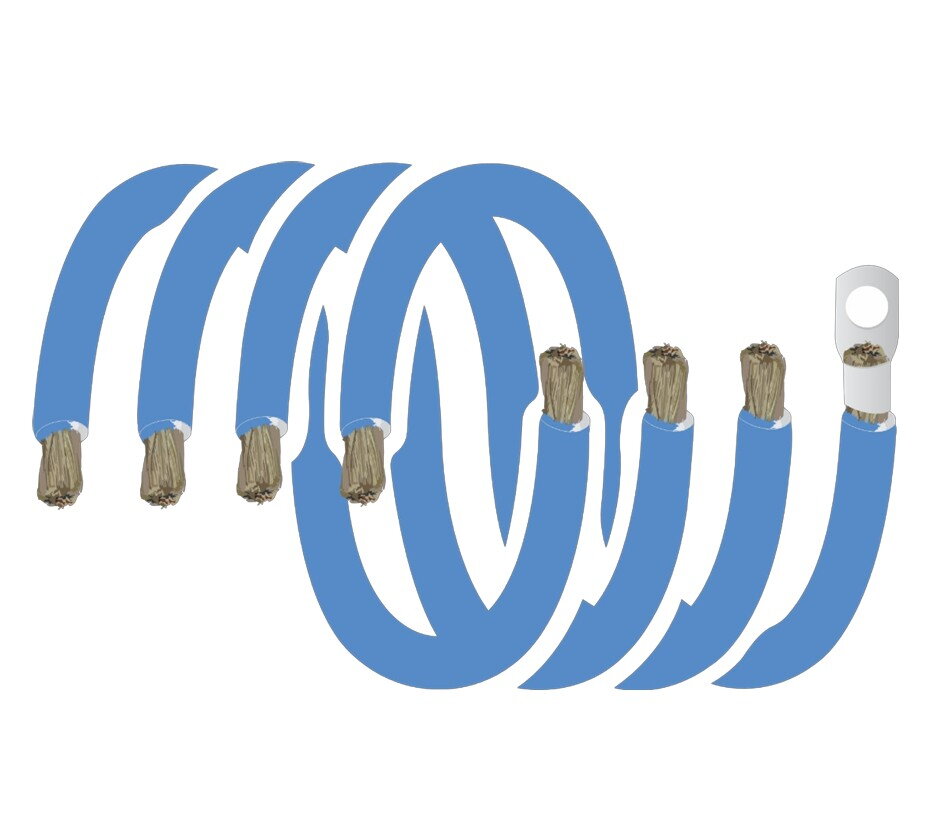

Ako navrhnúť správny typ kábla a vhodný prierez pre Victron Energy systémy

Pri budovaní solárnych, batériových alebo hybridných systémov s komponentmi Victron Energy je správny výber kábla a jeho prierezu kritický. Nesprávne dimenzovanie môže spôsobiť pokles napätia, zníženie výkonu, prehrievanie, skrat alebo dokonca poškodenie zariadenia. Tento článok rozoberá, ako správne navrhnúť káble, aké typy používať, ako zvoliť prierez podľa prúdu a napätia, a prečo sú flexibilné viacjadrové vodiče lepšie než vodiče s jedným jadrom.

Prípadne si preštudujte podrobný návod

1. Prečo je dimenzovanie kábla dôležité

Victron zariadenia často pracujú s vysokými prúdmi, najmä pri 12 V alebo 24 V systémoch. Pri nesprávnom dimenzovaní vodiča môže dôjsť k:

• Úbytku napätia, ktorý znižuje výkon invertora alebo nabíjačky.

• Prehrievaniu vodičov, ktoré môže poškodiť izoláciu a spôsobiť požiar.

• Chybovým hláseniam, napríklad „Battery voltage too low“.

• Zníženiu efektivity systému, najmä pri dlhších vedeniach medzi batériami a invertormi.

V praxi sa odporúča, aby úbytok napätia na kábli bol ≤3 %, ideálne 2 %, najmä pre citlivé invertory a DC-DC meniče.

2. Typy káblov a ich vhodnosť

Správny typ kábla je rovnako dôležitý ako prierez. Victron komunita a manuály odporúčajú tieto typy:

Prečo nepoužívať jednojadrové vodiče (solid core)

• Krehkosť pri ohýbaní: Solid core vodiče sa pri opakovanom ohýbaní lámu.

• Vibrácie: V mobilných aplikáciách vodič pri vibráciách praská a môže spôsobiť prerušovaný kontakt.

• Horšia manipulácia a spoľahlivosť: Viacjadrové vodiče sa lepšie zacvakávajú do svoriek a konektorov, čo minimalizuje riziko zlého kontaktu.

Odporúčanie: Používajte viacjadrové medené vodiče so správnym typom izolácie podľa prostredia (napr. silikón pre vibrácie).

3. Ako navrhnúť prierez kábla

Prierez vodiča sa volí podľa prúdu, napätia systému a dĺžky vedenia. Hlavné kroky sú:

1. Stanovte maximálny prúd vedenia

   • Napr. invertor Victron Phoenix 3000 VA pri 12 V môže odoberať ~250 A.

   • Pri 24 V sa rovnaký výkon odoberie pri polovičnom prúde (~125 A).

2. Zohľadnite dĺžku vedenia

   • Dlhšie vedenia znamenajú väčší odpor a vyšší úbytok napätia → zväčšite prierez.

3. Použite odporúčané tabuľky alebo aplikáciu Victron Toolkit

   • Zadajte prúd, napätie a dĺžku kábla.

   • Aplikácia vypočíta odporúčaný prierez pre úbytok napätia ≤2–3 %.

   • Zohľadňuje typ kábla (flexibilný, medený, vysoká teplota).

Odporúčané prierezy podľa fór Victron

Prúd (DC)	Napätie systému	Odporúčaný prierez (mm²)	Typ káblu
0–50 A	12 V / 24 V	10 mm²	H07V-K, BVV
50–100 A	12 V	16–25 mm²	H07V-K, PV1-F
100–200 A	12 V	35–50 mm²	PV1-F, MTW
200–400 A	12 V	70–95 mm²	MTW, AWG 2/0
50–100 A	24 V	10–16 mm²	H07V-K, BVV
100–200 A	24 V	25–35 mm²	PV1-F, MTW
200–400 A	24 V	50–70 mm²	MTW, AWG 2/0

Tip z fór: Pri dlhších kábloch alebo vysokých prúdoch vždy zvoľte o stupeň väčší prierez, aby úbytok napätia zostal bezpečný.

4. Typické aplikácie

• DC vedenia medzi batériou a invertorom → flexibilné viacjadrové medené vodiče, typ H07V-K alebo PV1-F.

• DC-DC meniče a solárne nabíjačky → flexibilné vodiče s vysokou teplotnou odolnosťou (≥90 °C).

• Mobilné aplikácie (karavany, lode) → silikónové SGX alebo CNS vodiče pre odolnosť voči vibráciám a teplotným zmenám.

• Meranie prúdu / SmartShunt → menšie vodiče 10 mm² H07V-K alebo BVV.

5. Praktické odporúčania z fór

1. Používajte len medené vodiče, hliník nie je vhodný.

2. Viacjadrové vodiče namiesto jednojadrových.

3. Dlhšie vedenia → väčší prierez.

4. Overte odporúčania výrobcu pre konkrétne zariadenie.

5. Používajte Victron Toolkit, aby ste pre každú kombináciu prúd–napätie–dĺžka dostali správny prierez a typ kábla.

6. Záver

Správny výber typu kábla a prierezu je základom bezpečnej a spoľahlivej inštalácie Victron Energy systému. Použitie viacjadrových medených vodičov a mobilnej aplikácie Victron Toolkit minimalizuje riziko zníženého výkonu, prehrievania a chybových hlásení. Pri navrhovaní vždy zohľadnite prúd, napätie, dĺžku vedenia a prostredie, kde bude vodič používaný.
